型紙
 |

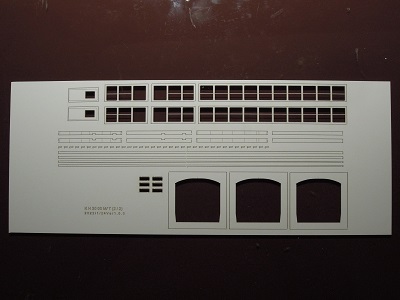

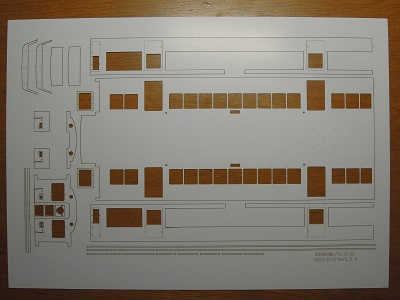

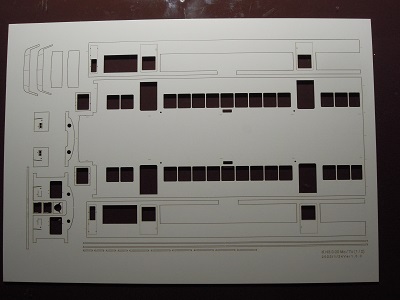

・先頭車用型紙その１ まずは先頭車が出来ないことには話が始まりません。 ということで、型紙その１。 JWCADで形式図を作図した後、展開図を作成し、その データを元にレーザーカッターで切り抜いて頂いて います。 写真は車体用で、2枚の紙を貼り合わせる構成にして います。 |
 |

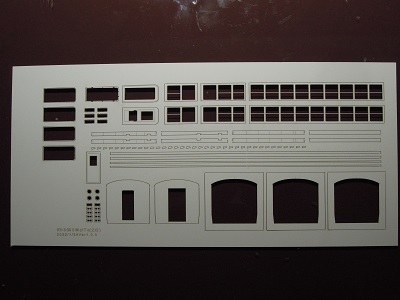

・先頭車用型紙その２ 窓サッシや貫通ドア、幌枠、ランボードや雨樋などの パーツ類です。 |
 |

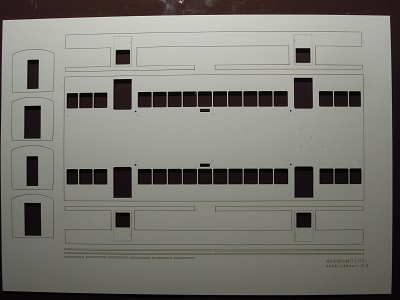

・中間車用型紙その１ 写真は車体用で、2枚の紙を貼り合わせる構成にして います。 |
 |
・中間車用型紙その２ 窓サッシや貫通ドア、幌枠、ランボードや雨樋などの パーツ類です。 |
車体組立
 |

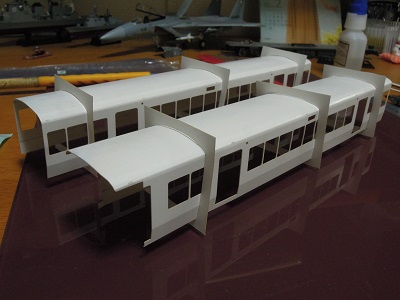

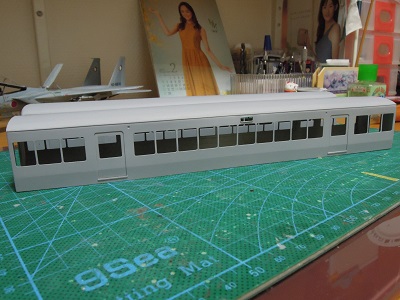

・車体箱組(2022/2/17) 車体を貼り合わせ、”コ”の字に曲げます。 テンプレートに嵌めて形状の癖を付けています。 |
 |

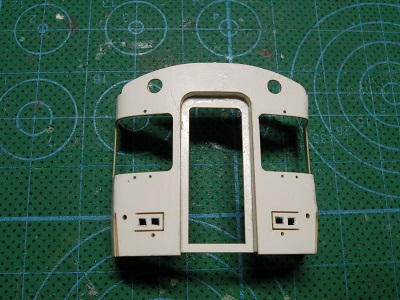

・車体箱組(2022/2/18) 前面も2枚の型紙を貼り合せます。 貫通ドアは、幌の分奥まっていますので、ドア開口部の 周りに帯紙を貼り付けています。 |
 |

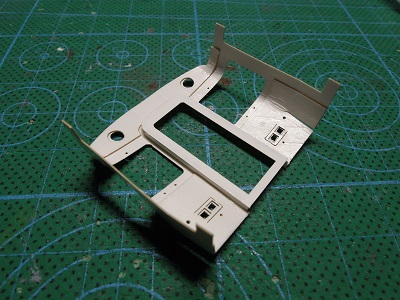

・車体箱組(2022/2/18) 帯紙に幌座を接着。 |
 |
・車体箱組(2022/2/18) 表から見ると、こんな感じになります。 |
 |
・車体箱組(2022/2/19) 車体に前面と妻面を貼り合せます。 |
 |
・車体箱組(2022/2/19) 前面のおでこ部は裏からエポキシを流し、角を削って いきます。 |
 |

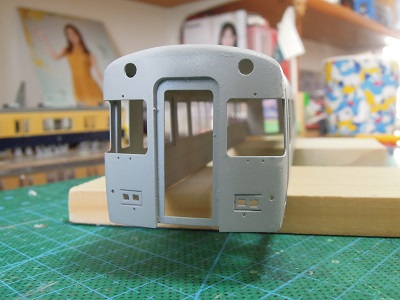

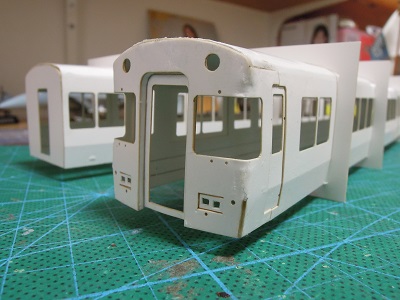

・車体箱組(2022/2/19) 貼り合わせた直後の前面を俯瞰。 |
 |
・車体箱組(2022/2/19) 前面貫通ドアには京阪特急の象徴でもあるハトマークが 掲出されます。 実車は電照式のため、同様に出来るよう構成を考えて います。 |
 |

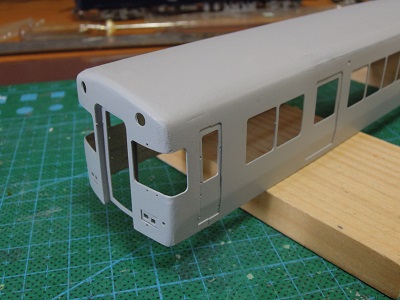

・車体箱組 おでこと側面接合部の成型中。 |
 |
・車体箱組(2022/2/20) #500のサフェ吹き→ペーパー掛けを繰り返し、表面と 接合部を平滑になるようにします。 |
 |

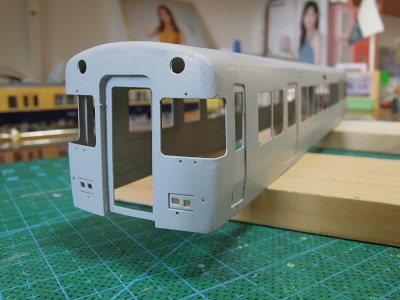

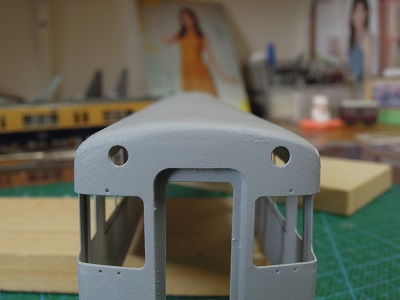

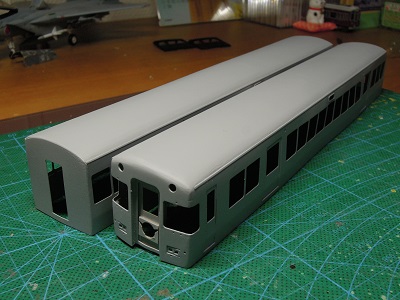

・車体箱組(2022/2/20) #1000のサフェ吹き、下地を仕上げます。 |
 |
・車体箱組(2022/2/20) 前面反対側からのRの具合を確認します。 |
 |
・車体箱組(2022/2/20) 前面からもRの具合を確認します。 |
 |
・車体箱組(2022/2/20) おでこのRはまだ足りないようです。 何度やっても止め際が難しいです。 |
 |

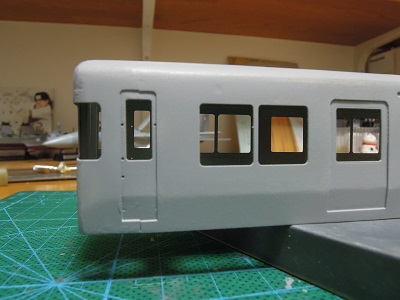

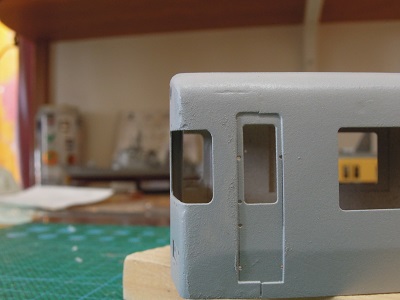

・車体箱組(2022/2/20) ちょっと乗務員ドア部の継ぎ目がずれているようですので おいおい何処かで誤魔化していくつもりです。 |
 |

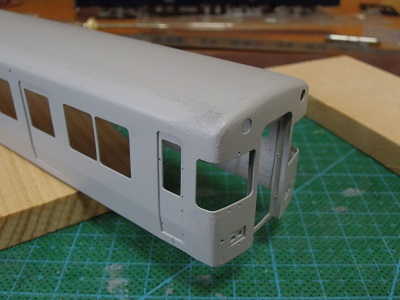

・車体箱組(2022/2/20) こんな感じでしょうか？ ちょっとRをつけすぎた気もします。 |
 |

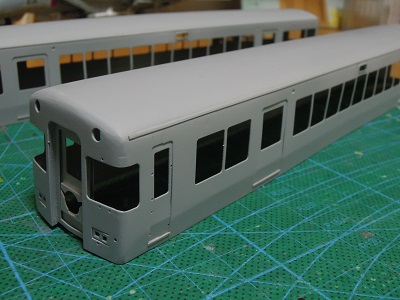

・車体箱組(2022/2/20) これぐらいで成型は一区切りにしようと思います。 |
 |
・車体箱組(2022/2/23) 雨樋、ドア靴ズリ、方向幕の縁を接着します。 |
 |

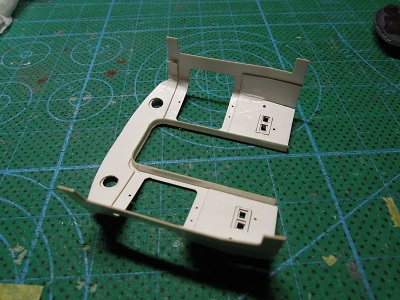

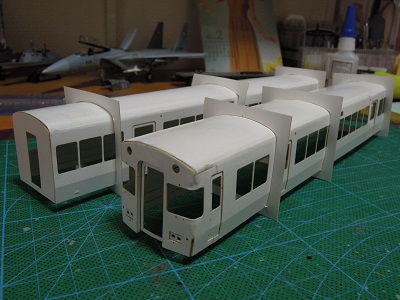

・車体箱組(2022/2/23) 先頭車、中間車共に1セット箱組完了です。 なお前面貫通ドアは塗装後貼り付ける予定ですので、 全体雰囲気の確認のため、写真の段階では仮止めと しています。 |
 |

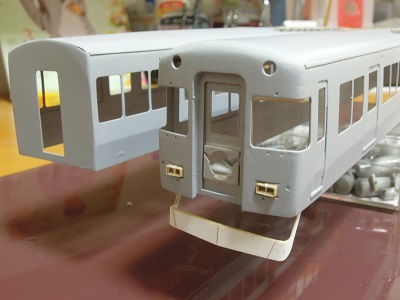

・車体箱組(2022/2/23) 先頭車を左前面から俯瞰。 |
 |

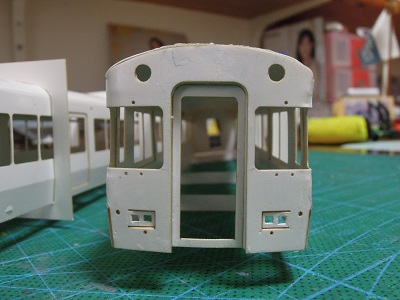

・車体箱組(2022/2/23) 前面、妻面の俯瞰。 |
 |

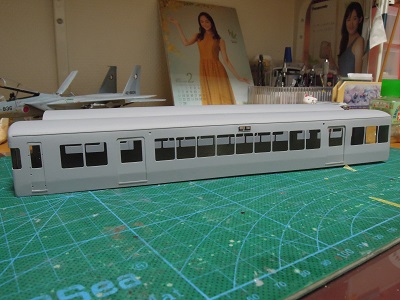

・車体箱組(2022/2/23) こちらは中間車。 同様に雨樋、ドア靴ズリ、方向幕の縁を接着しています。 |
 |
・車体箱組(2022/3/14) 気になっていた点。 前面窓サッシの具合を確認。 大体イメージ通りです。 こちらも塗装後に貼り付ける構成で考えています。 |
 |

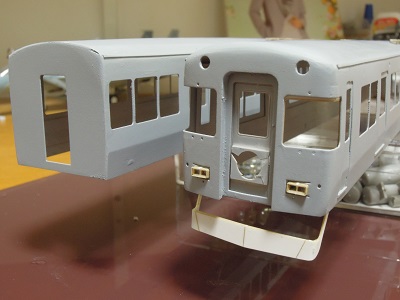

・車体箱組(2022/3/14) スカートとパンタ横ランボードを乗せてみました。 |
 |

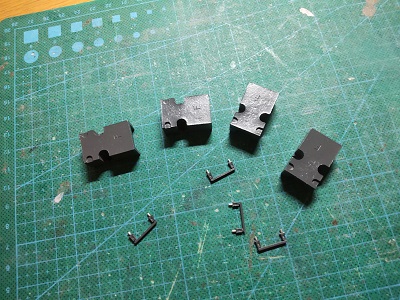

・車体箱組(2022/3/14) 標識・尾灯ケースは写真のような感じとなります。 |
 |

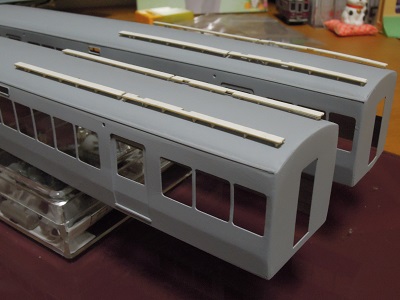

・車体箱組(2022/3/14) パンタ周辺ランボードは写真の様な感じとなります。 |
 |
・車体箱組(2022/3/14) 前面、妻面の俯瞰。 |
 |

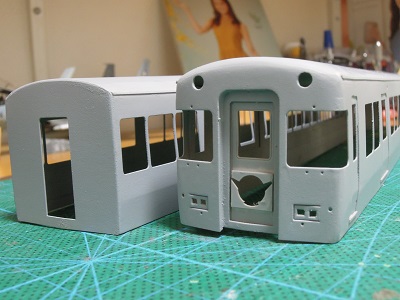

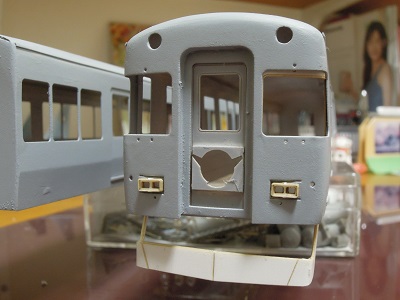

・車体箱組(2022/3/14) 先頭車前面の俯瞰。 |
 |

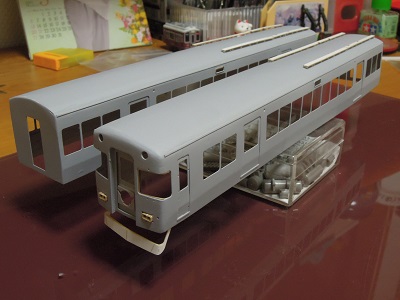

・車体箱組(2022/3/14) クーラーを載せてみました。 形になりそうですので、量産化を進めます。 |
 |
・パーツ買い出し(2022/3/18) まだ必要となるのは先ですが、市場在庫の懸念から 一部パーツの買い出しへ。 |
 |

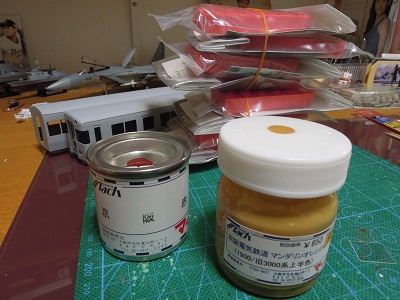

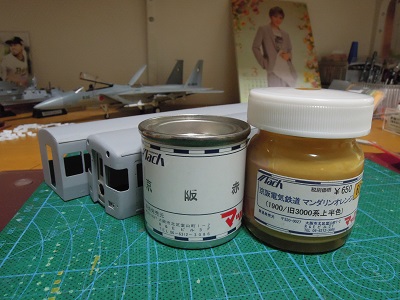

・パーツ買い出し(2022/3/18) まずは塗料。 マッハさんの京阪用マンダリンオレンジと京阪赤を 購入しました。 |
 |
・パーツ買い出し(2022/3/18) KTMのプラクロスシート。 こちらも製造中止になるとのことで、必要数を確保しました。 |
 |
・パーツ買い出し(2022/3/20) このようなパーツもありましたので、ついでに捕獲。 |
 |

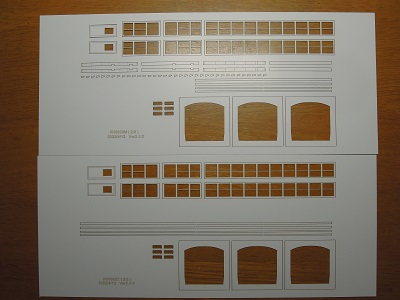

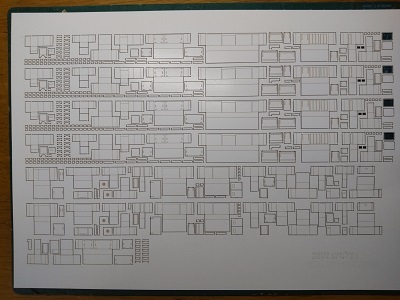

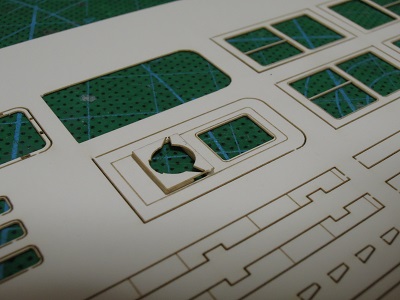

・先頭車用型紙(量産版)(2022/5/17) ということで量産版ですが、車体は変更ありません。 Mc車、Ｔc車共通です。 |
 |

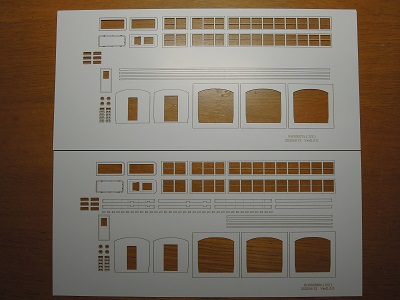

・先頭車用型紙(量産版)(2022/5/17) 切り抜き時間の短縮のため、パーツ系はMc車用とTc車用 の2種に分けました。 データ自体は共通で、各々必要な個所を切る仕様としました。 |
 |
・中間車用型紙(量産版)(2022/5/17) 中間車も同様で、車体は変更ありません。 M車、Ｔ車共通です。 |
 |
・中間車用型紙(量産版)(2022/5/17) パーツ系も同様にM車用とT車用の2種に分けました。 データ自体は共通で、各々必要な個所を切る仕様としました。 |
 |
・車体箱組(2022/6/3) 一気に＋5両量産。 車体を”コ”の字形に折り曲げ、テンプレートで曲げ癖 付けです。 |
 |

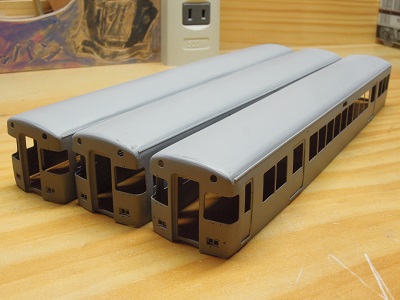

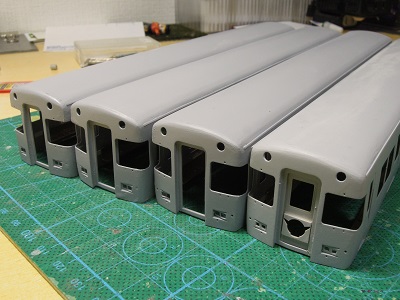

・車体箱組(2022/7/9) 先頭車3両、一気に量産。 下地処理、雨樋類の取付完了。 |
 |

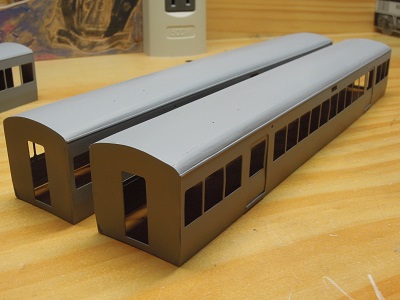

・車体箱組(2022/7/9) 中間車2両も量産。 下地処理、雨樋類の取付完了。 |
 |

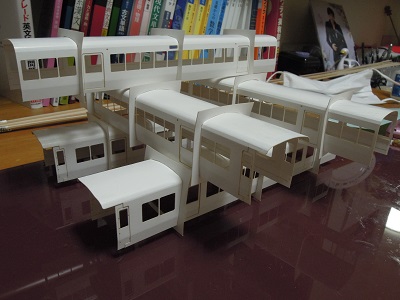

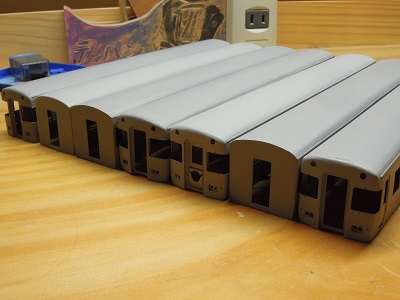

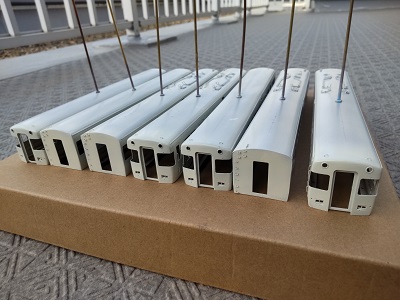

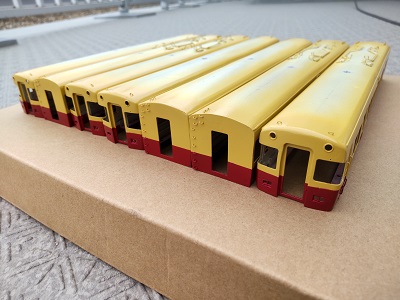

・車体箱組(2022/7/9) 計7両下地処理まで完了。 |
 |

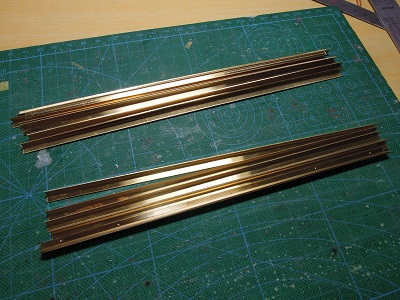

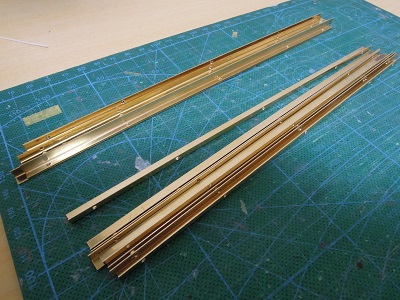

・車体箱組(2023/11/14) 別案件対応で暫く放置していましたが、アングルを 取り付けます。 裾補強と床板取付用ガイドを兼ねています。 アングルは在庫の関係から4mm×4mmと4mm×5mmを 使用しています。 |
 |
・車体箱組(2023/11/15) 切出したアングルに、床板ねじ止め用の穴を開けて ネジタップ切っています。 |
 |

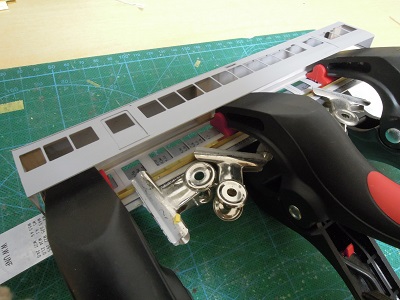

・車体箱組(2023/11/16) アングルを車体に接着。 エポキシ系接着剤で接着します。 |
 |

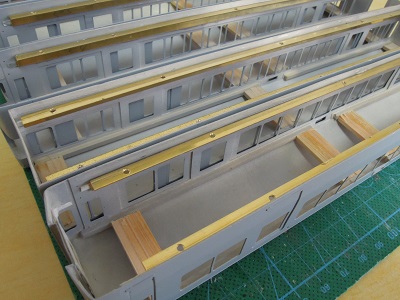

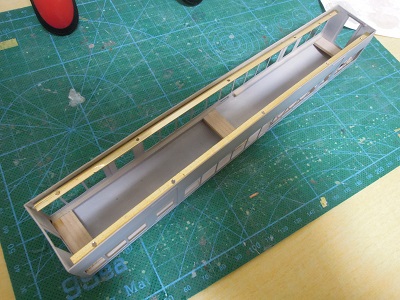

・車体箱組(2023/11/16) アングル取付完了。 |
 |

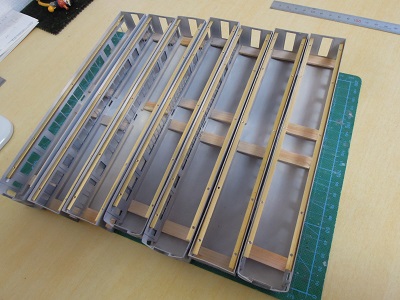

・車体箱組(2023/11/19) 流れ作業で編成7両分アングル取付完了。 |
 |
・車体箱組(2023/11/19) 床板のねじ止めは両端4箇所、中間1箇所にしてみました。 |
 |

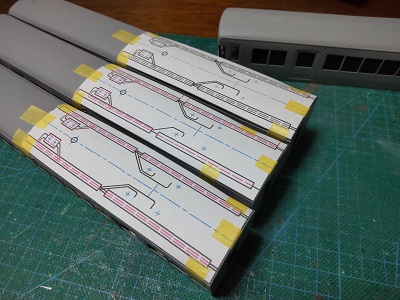

・車体箱組(2023/11/22) ココで屋根上配管の詳細が解らないので、一旦休眠に 入ります。 2024/5/19 |
 |
・車体組立(2025/3/15) 長らくサボっておりましたが、阪急c#2026+c#2017が 落成し、ひと段落したことと、屋根上配管が何となく わかってきたので、どの様に手を抜いて配管を実装 するか検討。 配管については、マルーン同好会のI様より情報を頂き ました。 この場をお借りしてお礼申し上げます。 |
 |

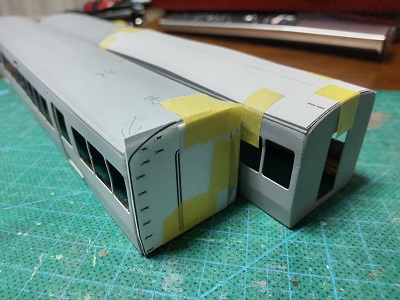

・車体組立(2025/3/15) 妻面の手摺も実装のため、テンプレートを作成し、取付 穴位置を決めていきます。 |
 |

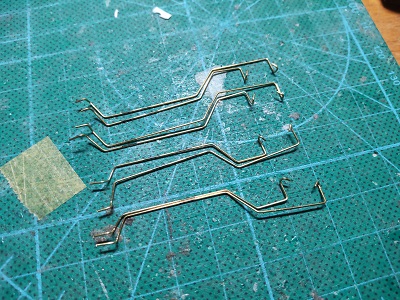

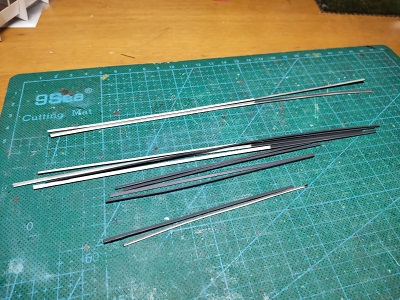

・車体組立(2025/3/29) 屋根上配管を作成します。 まずは妻面側の高圧配管。 今回はΦ0.5mmの真鍮線を使用しています。 |
 |
・車体組立(2025/3/30) 妻面に配管を実装します。 |
 |

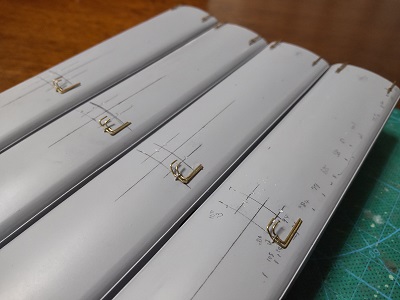

・車体組立(2025/4/1) ヒューズボックス周辺の高圧配管も同様にΦ0.5mmの 真鍮線を使用しています。 |
 |
・車体組立(2025/4/1) ヒューズボックス周辺の高圧配管(鴨川寄)を実装。 |
 |
・車体組立(2025/4/1) 反対側のヒューズボックス周辺の高圧配管も同様に 作成します。 |
 |

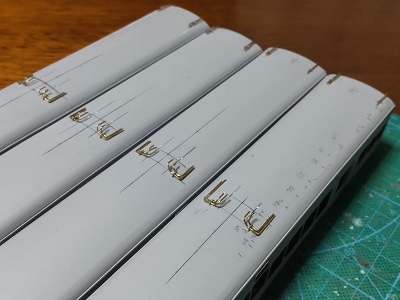

・車体組立(2025/4/2) ヒューズボックス周辺の高圧配管を実装。 |
 |

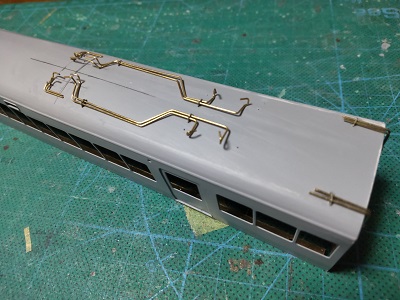

・車体組立(2025/4/2) 難関のヒューズボックス−パンタ間の高圧配管を 作成します。 まずは1両分試作。 |
 |
・車体組立(2025/4/2) 難関のヒューズボックス−パンタ間の高圧配管を実装。 |
 |
・車体組立(2025/4/4) 残り3両分の量産します。 |
 |

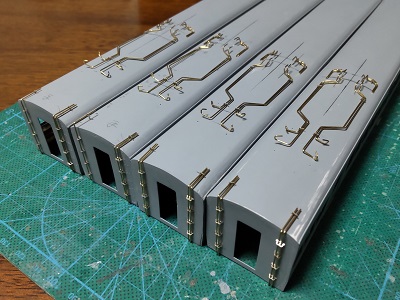

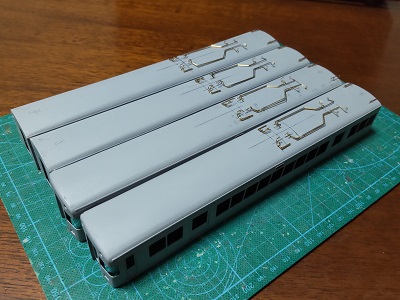

・車体組立(2025/4/4) 4両分高圧配管実装完了。 |
 |
・車体組立(2025/4/4) 4両分高圧配管実装完了。 ランボードの下に隠れる箇所の配管は、適度に 省略しています。 |
 |

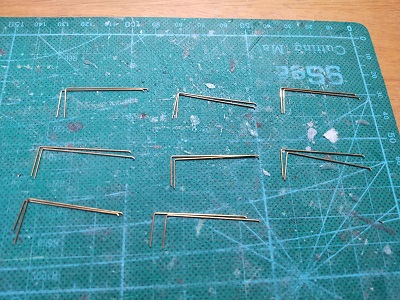

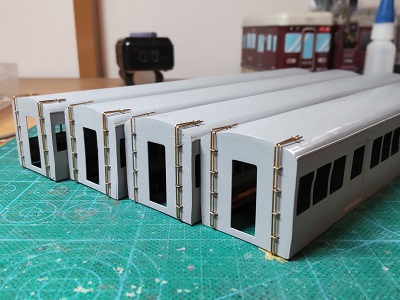

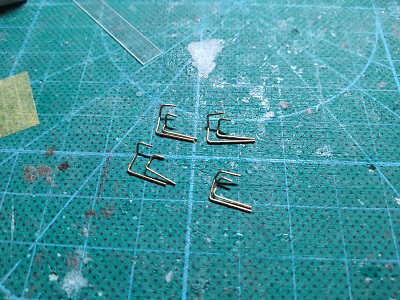

・車体組立(2025/4/19) 妻面の手摺を実装。 Φ0.3mmの真鍮線を”コ”の字に曲げています。 しかし1両に10か所はイヤになります。 |
 |

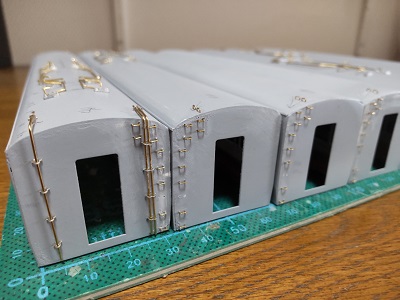

・車体組立(2025/4/19) おでこ部にも手摺がありますので、Φ0.3mmの真鍮線で 再現しておきます。 取り付けるものは取り付けたので、いよいよ塗装フェーズに 入ります。 2025/4/20 |
 |
・車体塗装(2025/4/20) まずは内装のアイボリーを吹きます。 アイボリーはGM21：アイボリーAを使用します。 |
 |
・車体塗装(2025/4/20) アイボリー塗装完了。 下地を兼ねて、車体表側にも吹き付けています。 |
 |

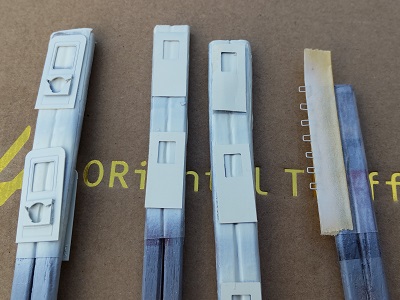

・車体塗装(2025/4/20) ドア類も同様にアイボリーを吹いておきました。 塗分け線近辺の妻面手摺は、塗装後に取付る考えで 手摺単体で塗装しています。 |
 |

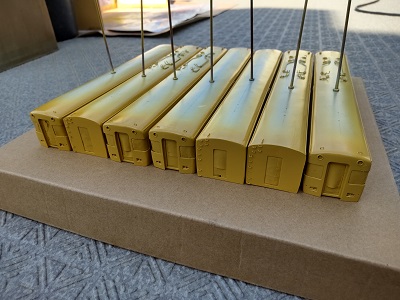

・車体塗装(2025/4/26) 室内をマスキングして、マンダリンオレンジを吹きます。 塗料はマッハNo..60：マンダリンオレンジと、 マッハNo.18：黄5号を15:85で調色しています。 マッハNo.60のマンダリンオレンジは暗めの印象です。 本来はマッハの新マンダリンオレンジが良いそうですが、 現状入手不可のため、やむなく明るめの黄5号を混ぜて みました。 近鉄オレンジ等を試してみましたが、どうもしっくりしないので 過去の写真など見比べて、上記の調合で妥協しました。 (もう少しオレンジ系が発色して欲しいところです。) |
 |

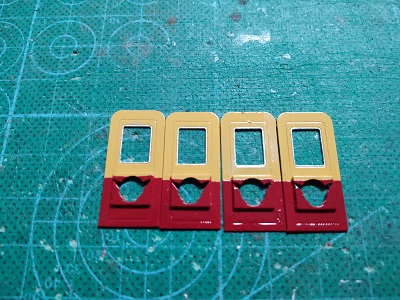

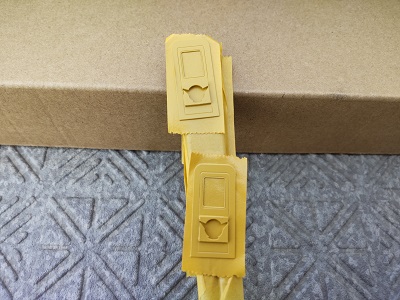

・車体塗装(2025/4/26) 前面貫通ドアも吹いておきました。 |
 |

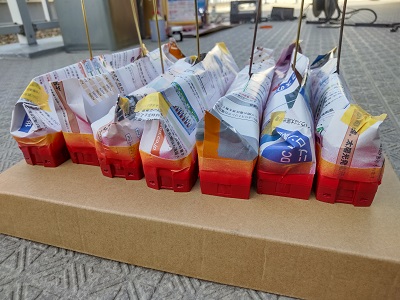

・車体塗装(2025/4/27) マスキングを行い、下廻りの赤を吹きます。 塗料は日光：京阪赤と、マッハNo.5：赤2号を25:75で調色 しています。 マッハNo.61の京阪赤も日光の京阪赤も暗めの印象です。 そのため、赤2号を混ぜて明度を上げてみました。 過去の写真など見比べて、上記の調合で妥協しました。 |
 |
・車体塗装(2025/4/27) マスキングを剥がして吹込みチェック。 やっぱり黄色ぽい気がします。 |
 |
・車体塗装(2025/4/27) 小細かい箇所に吹込みはありますが、エナメルシンナー 拭き取りで何とかなりそうな範囲です。 |
 |

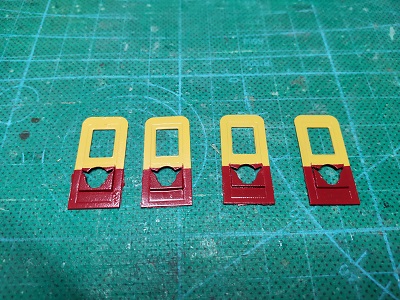

・車体塗装(2025/4/27) 前面貫通ドア。 |
 |

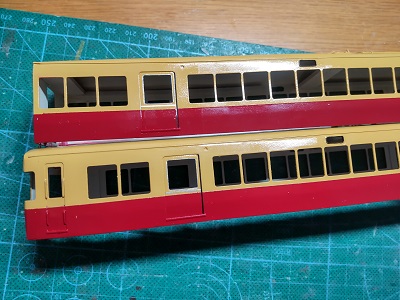

・車体塗装(2025/4/30) 客用ドアの窓枠に銀を色差しします。 ドアレールはデカールで表現し、貼付後に保護を兼ねて クリアーを吹いています。 その後、方向幕のHゴムに艶消し黒を色差ししています。 |
 |
・車体塗装(2025/4/30) 客用ドアの窓枠に銀を色差しします。 ドアレールはデカールで表現し、貼付後に保護を兼ねて クリアーを吹いています。 その後、方向幕のHゴムに艶消し黒を色差ししています。 |
 |

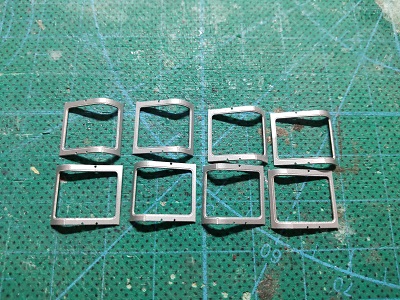

・車体塗装(2025/4/30) 前面窓のサッシは別パーツ化していますので、銀を 吹いておきます。 |
 |
・車体塗装(2025/5/3) 屋根の塗装に入ります。 個人的にはねずみ1号より暗めのイメージですので ガイヤ：ねずみ1号に黒を追加して調色しています。 |
 |

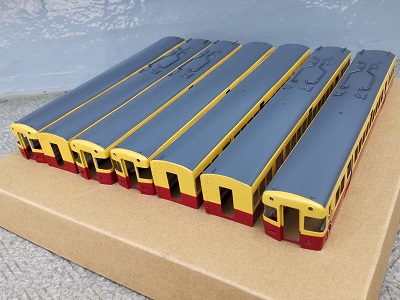

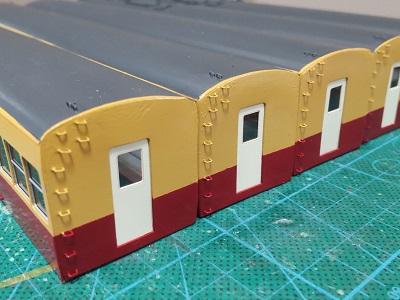

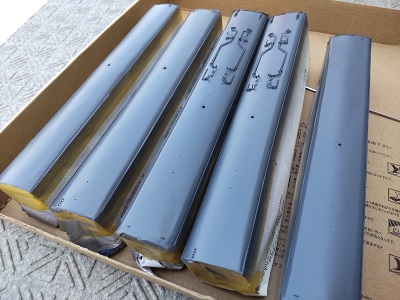

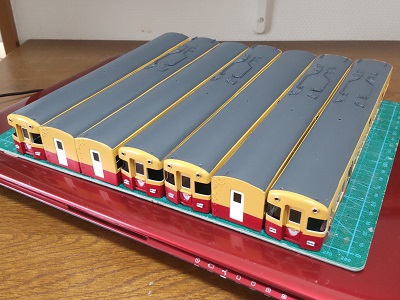

・車体塗装(2025/5/3) 屋根塗装完了。 写真では明るく映っていますが、実物は結構暗めに 仕上がりました。 ちょっとやり過ぎたかもです。 |
 |

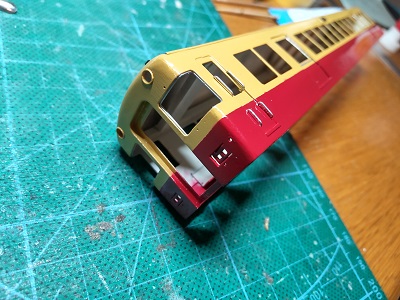

・車体組立(2025/5/3) 運転席窓に、先に塗装していたアルミサッシ枠を接着 してみました。 これから本格的にパーツ取付の組立工程に移ります。 2025/5/11 |
 |

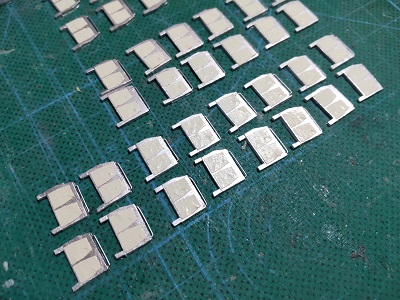

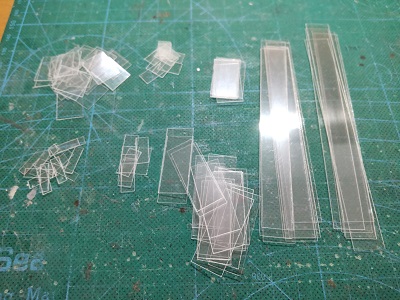

・車体組立(2025/5/4) 窓セルをt=0.2mmの透明プラ板から切出します。 |
 |
・車体組立(2025/5/4) 切出した窓セルを塗装したサッシパーツに貼付けます。 |
 |
・車体組立(2025/5/5) 窓セルを貼付けたサッシパーツを車体に貼付けます。 ちなみに上院ドア手すりの付け根は車体側でして、エラー だったりします。 |
 |

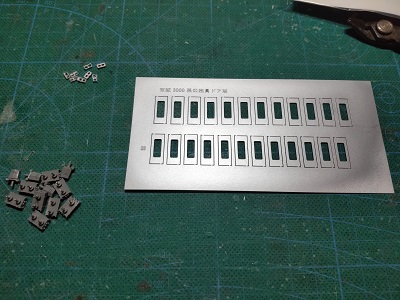

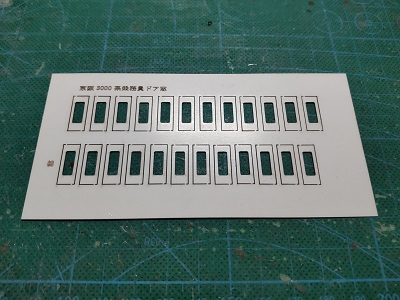

・車体組立(2025/5/5) 乗務員ドアサッシ。 パーツを紛失してしまったようで、急遽知人にり抜いて 頂きました。 ありがとうございます！ |
 |

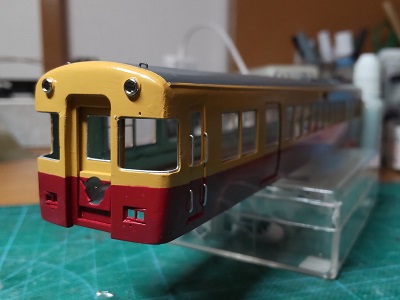

・車体組立(2025/5/5) 早速塗装。 併せて前面標識灯ケースやヒューズ類や塗装しました。 塗料は以下です。 サッシ・・・GSIクレオスNo.8：銀 標識灯・・・ガイアNo.1002：ライトステンレス ヒューズ・・・ガイアNo.1005：ねずみ1号 |
 |
・車体組立(2025/5/5) ドア類やライト類のパーツも実装してみました。 |
 |

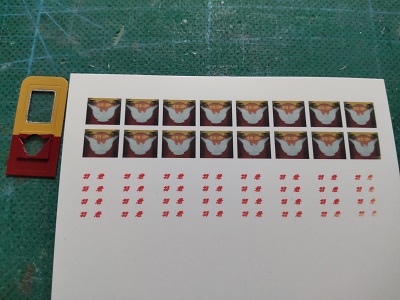

・車体組立(2025/5/6) 前面の鳩マークをどうするか．．．。 結局実車の写真を模型サイズにリサイズすることと しました。 プリントアウトしたマークを貫通ドアに接着します。 また側面方向幕の「特急」表示は、独特のフォント ですので、こちらもCADで適当に書いてみました。 |
 |

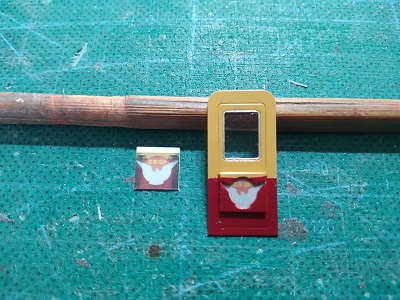

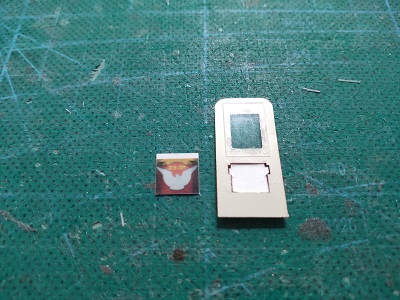

・車体組立(2025/5/6) 切出した鳩マークを貫通ドア裏側から嵌め込みます。 |
 |

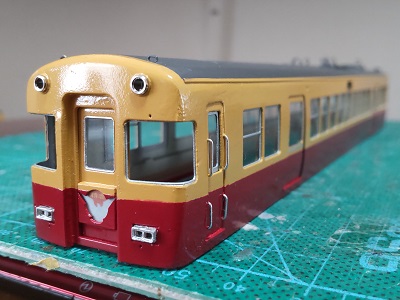

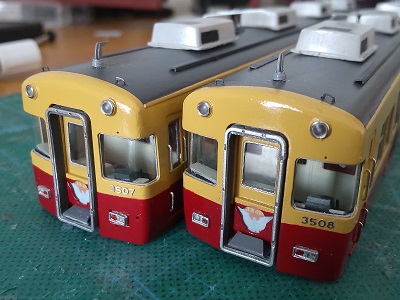

・車体組立(2025/5/6) 表から見るとこんな感じです。 鮮やかさやや欠けますが、雰囲気は出たのでは ないかと思います。 |
 |

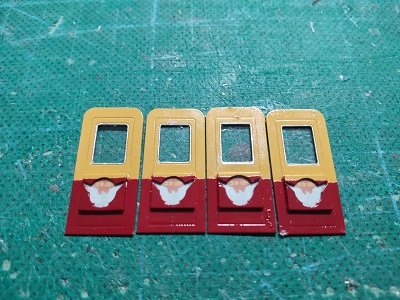

・車体組立(2025/5/6) 4両分量産。 |
 |

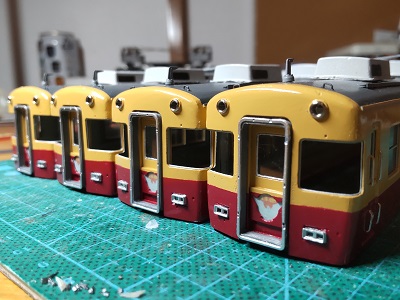

・車体組立(2025/5/6) 前面貫通ドアや標識灯パーツなどを取付けました。 この時点で一旦状況確認。 |
 |
・車体組立(2025/5/6) 前面より俯瞰。 運転席パラノミックウインドウ用の窓セルは素材を 選定中のため、未実装です。 |
 |

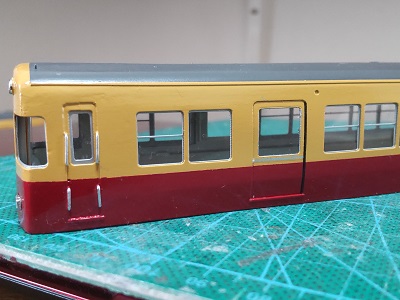

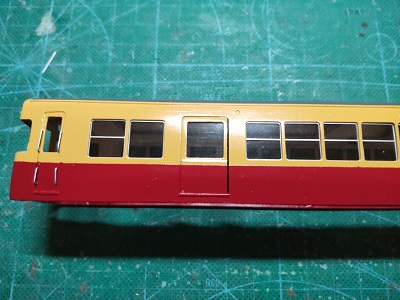

・車体組立(2025/5/6) 側面より俯瞰。 乗務員ドア手すりはΦ0.4mmを仕様していますが、塗料が 重なり骨太感が否めません。 洋白線を使用するべきだったかもしれません。 なお手摺取付位置はデータを修正します。 |
 |

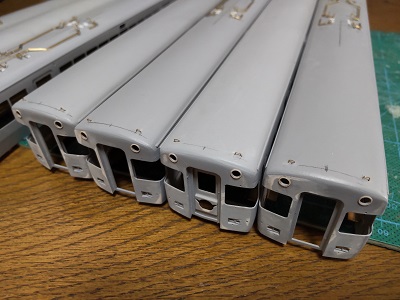

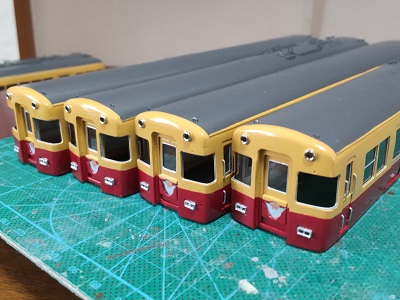

・車体組立(2025/5/6) 先頭車4両のり俯瞰。 |
 |

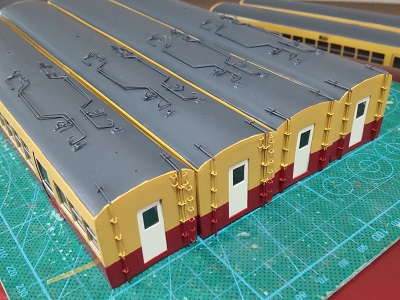

・車体組立(2025/5/6) 配管類俯瞰。 ランボードに隠れることもあり、積極的に手を抜いています。 |
 |
・車体組立(2025/5/6) 妻面俯瞰。 手摺類に水平が出ていないところが、所詮当方の 実力です。 2025/5/25 |
 |
・車体組立(2025/5/6) ランボード下に配管を通す必要があるため、形状を エコーさんのパーツのような足タイプに変更します。 |
 |
・車体組立(2025/5/8) ランボードを組立てました。 紙厚t=0.3mmですので、足の強度が弱くなりがちです。 よって瞬着で固めながら組んでいます |
 |

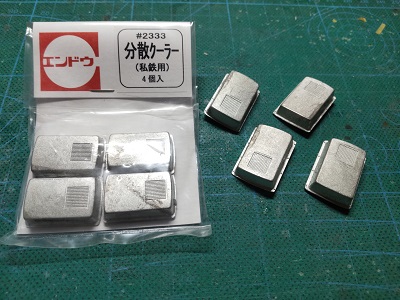

・車体組立(2025/5/7) クーラーはエンドウ#2333：分散クーラー(私鉄用)で 代用しました。 5000系用なのか、KODAMAモデルのクーラーより、サイズが 少し大きい気がします。 |
 |

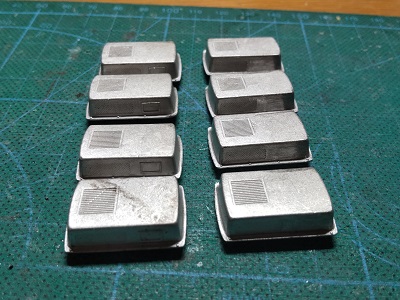

・車体組立(2025/5/7) 側面にスピーカーの表現があるので削り落とします。 クーラは2両分（M車のウエイト兼用）購入し、残りの5両分は レジンコピーで代用します。 |
 |

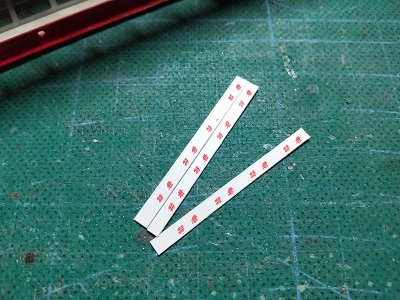

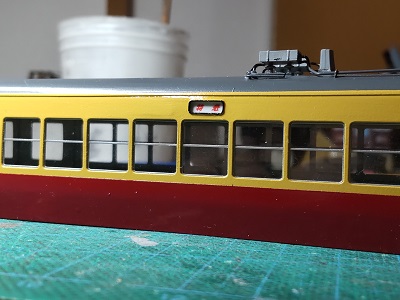

・車体組立(2025/5/8) 合間をぬって、パーツ作成。 側面方向幕の「特急」表示。 写真をベースにjwcadで書いてみました。 印刷後、方向幕サイズに切り出し貼り付けます。 |
 |
・車体組立(2025/5/9) 車体窓セルの車内側から貼り付けます。 |
 |

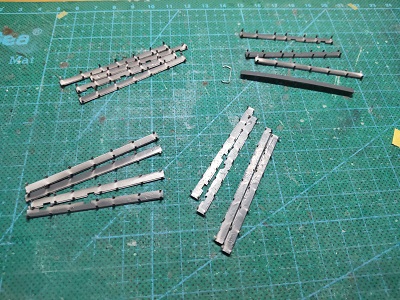

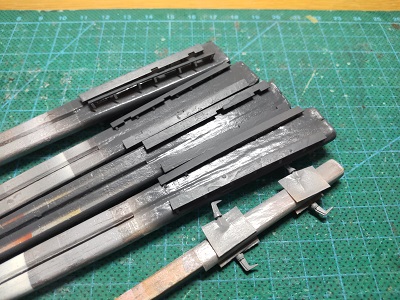

・車体組立(2025/5/10) 先に組み立てたランボードを塗装します。 屋根と同じグレーを吹いています。 |
 |
・車体組立(2025/5/10) 4両分塗装完了。 |
 |
・車体組立(2025/5/11) 屋根に実装します。 |
 |

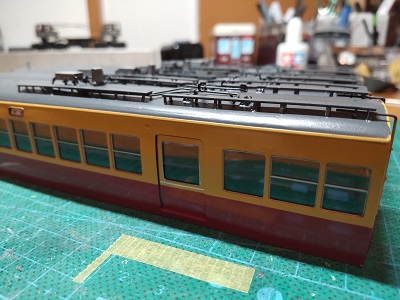

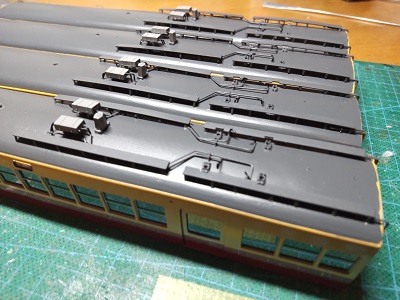

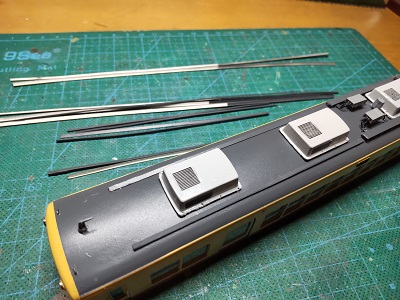

・車体組立(2025/5/11) パンタ横ランボードを側面から俯瞰。 配管をサボっていることが一目瞭然です。 |
 |

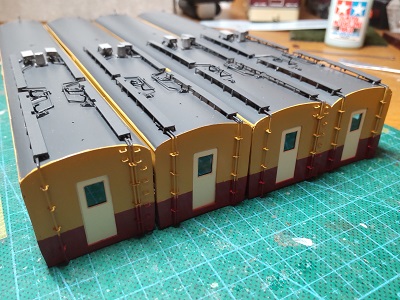

・車体組立(2025/5/11) パンタ横ランボードから妻面側への配管の俯瞰。 2025/6/1 |
 |

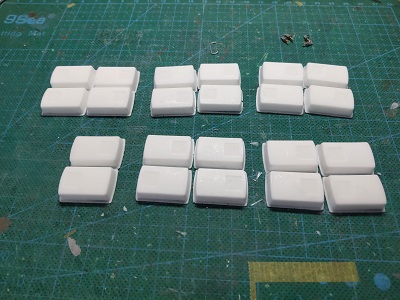

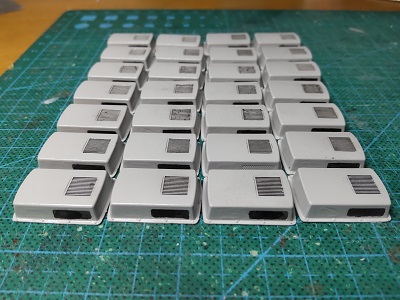

・車体組立(2025/5/10) クーラー残り5両分をキャストコピーします。 |
 |

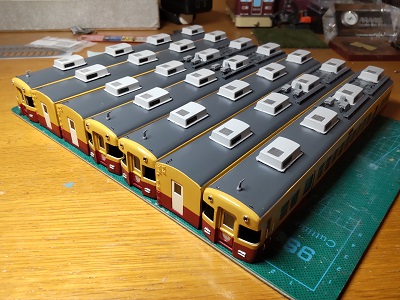

・車体組立(2025/5/11) 脱脂後、塗装＆スミ入れを行いました。 |
 |

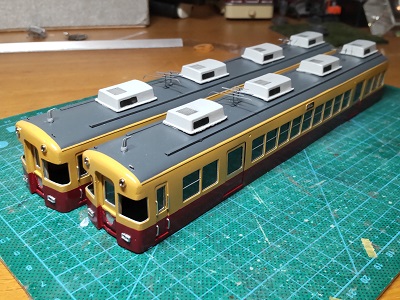

・車体組立(2025/5/12) クーラーを接着。 それらしくなってきた気がします。 |
 |

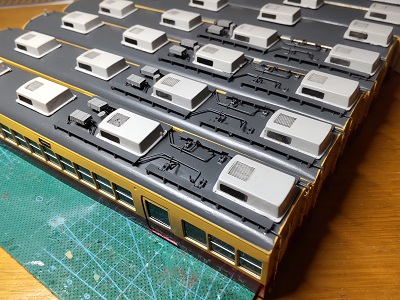

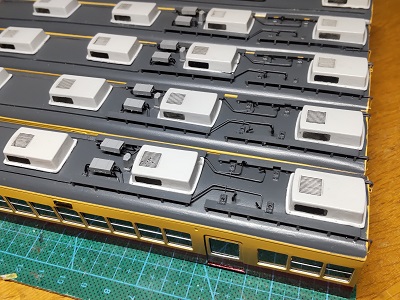

・車体組立(2025/5/12) パンタ周辺の俯瞰。 |
 |
・車体組立(2025/5/13) クーラー脇ランボードを実装します。 屋根と同色を吹いています。 |
 |
・車体組立(2025/5/13) ゴム系接着剤で1枚1枚屋根に貼り付けます。 イメージ、もう少し幅があっても良かったかと思います。 |
 |

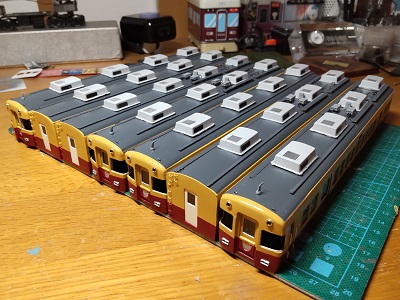

・車体組立(2025/5/13) クーラー横ランボード、7両分実装完了。 |
 |

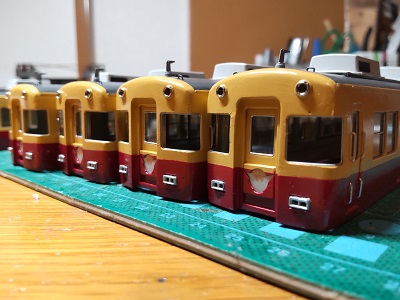

・車体組立(2025/5/13) 前面からの俯瞰。 車体に取り付ける部品はほぼ取付けた感があります。 |
 |
・車体組立(2025/5/13) 屋根からの俯瞰。 と思っていましたが、TVアンテナが残っていました。 |
 |
・車体組立(2025/5/13) パンタ周辺を俯瞰。 屋根色はもう少し明るめでも良かったかもしれません。 2025/6/15 |
 |

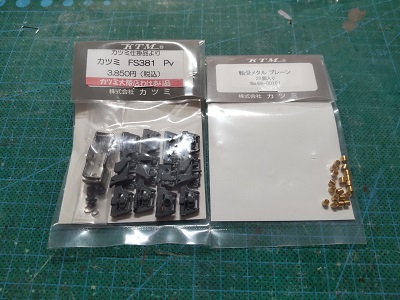

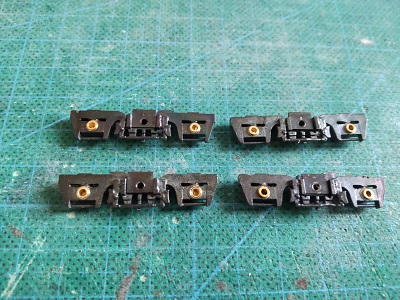

・下廻り組立(2025/6/1) 車体がそれっぽくなったので、下廻りの組立も進めます。 台車はカツミの高級品、FS381を使用します。 ただ、PVしか無かったため、PL軸に交換します。 |
 |

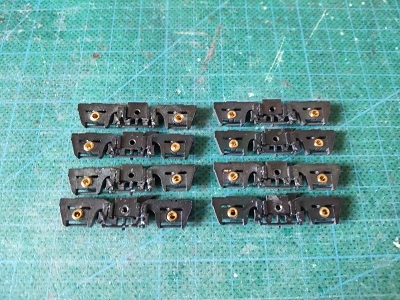

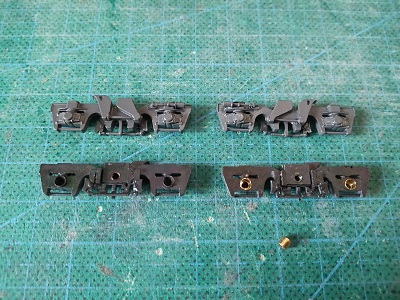

・下廻り組立(2025/6/1) PV軸部をドリルでさらい、PL軸を挿入します。 |
 |
・下廻り組立(2025/6/1) 1両分交換完了。 |
 |
・下廻り組立(2025/6/1) 同様にもう1両。 2両分の軸交換完了。 |
 |

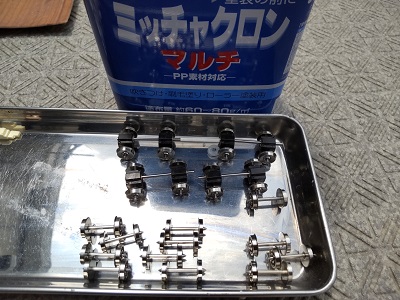

・下廻り組立(2025/6/1) 休日のスケジュールと天気を鑑みて、台車と車輪の塗装を 済ませておきます。 |
 |
・下廻り組立(2025/6/1) 台車と車輪の塗装完了。 塗料はGSIクレオスNo.13：ニュートラルグレーをベースに 黒を追加調合しています。 |
 |

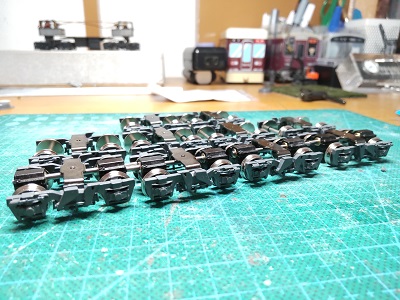

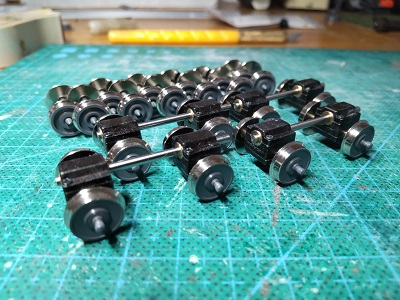

・下廻り組立(2025/6/1) 塗装した台車、車輪を組立てます。 2025/6/22 |
 |

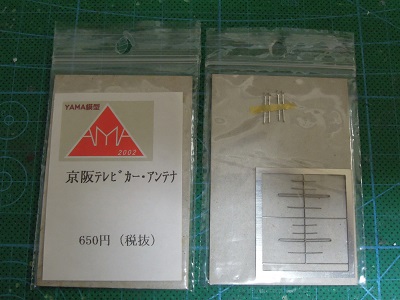

・車体組立(2025/6/2) テレビアンテナは事前に購入していた、YAMA模型さんの 京阪テレビカーアンテナを使用します。 |
 |

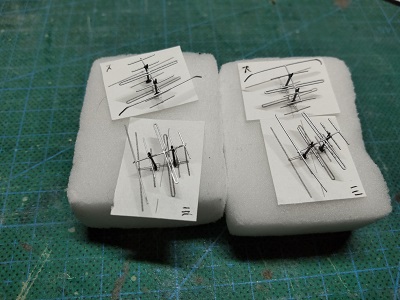

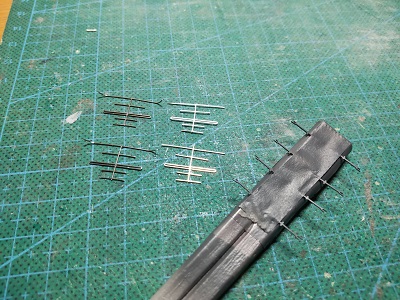

・車体組立(2025/6/2) アンテナ本体はGSIクレオスNo.8：銀、台座は屋根と同色を 吹いています。 |
 |
・車体組立(2025/6/2) アンテナ素子部と台座を接着。 |
 |
・車体組立(2025/6/2) アンテナを車体に実装します。 |
 |

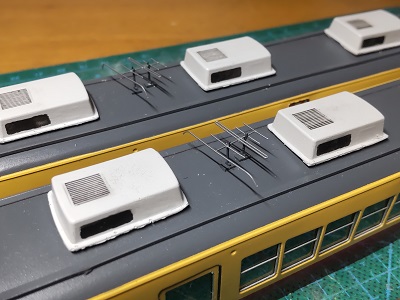

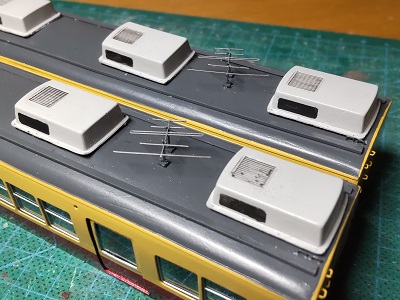

・車体組立(2025/6/2) アンテナ部の俯瞰。 写真は大阪(淀屋橋)側アンテナ。 |
 |
・車体組立(2025/6/2) アンテナ部の俯瞰。 写真は京都(三条)側アンテナ。 設置向きが90°ズレているのが解ります。 2025/6/29 |
 |

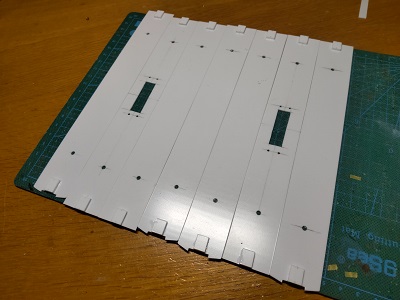

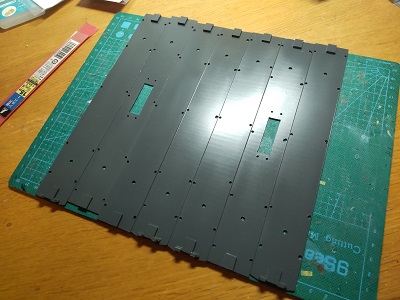

・下廻り組立(2025/6/10) 床板はt=1.0mmのプラ板を使用します。 モーター(LN-12)取付用の穴と、ボルスター位置に穴を 開けておきます。 |
 |

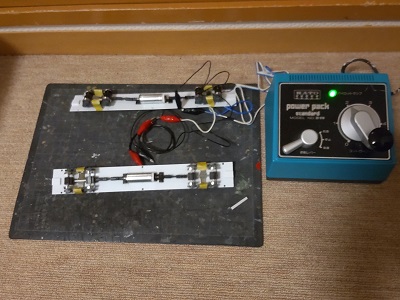

・下廻り組立(2025/6/12) 休日の予定の都合上、床板の塗装が出来なかったので、 未塗装状態でモーター仮実装し取急ぎ慣らし運転を行い ます。 |
 |
・下廻り組立(2025/6/15) 床板の塗装完了。 車外側はGSIクレオスNo.13：ニュートラルグレーをベースに 黒を追加調合した塗料を使用しています。 |
 |

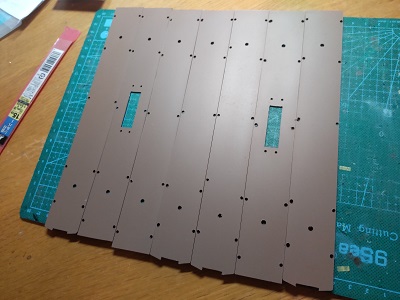

・下廻り組立(2025/6/15) 床板の塗装完了。 車内側はGSIクレオスNo.43：ウッドブラウンを使用しています。 |
 |

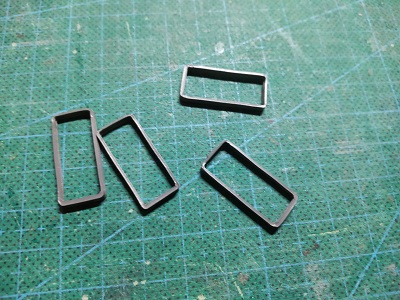

・下廻り組立(2025/6/15) 床板塗装に併せ、MPウエイトおよび胴受けも塗装して おきます。 |
 |
・車体組立(2025/6/15) 前面の幌を塗装します。 ガイヤのねずみ1号を吹いています。 幌はエンドウNo.2535：ホロ-F(新型国電用)を若干成型して 使用しました。 |
 |

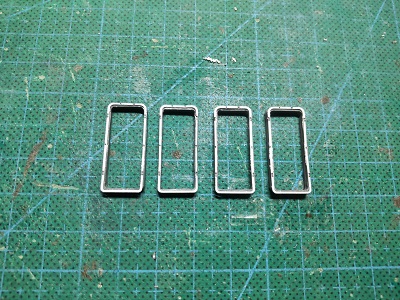

・車体組立(2025/6/15) 塗装した幌に、型紙で用意した幌枠を接着します。 |
 |
・車体組立(2025/6/16) 塗装、組立てた幌を車体に実装します。 2025/7/6 |
 |
・下廻り組立(2025/6/18) 照明関係の配線を進めます。 基本的に銅テープによる配線とし、電線類の配線は目立た ないところに最小の方針で進めます。 |
 |

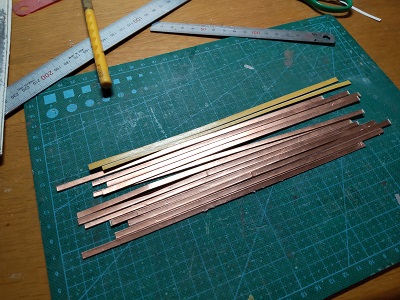

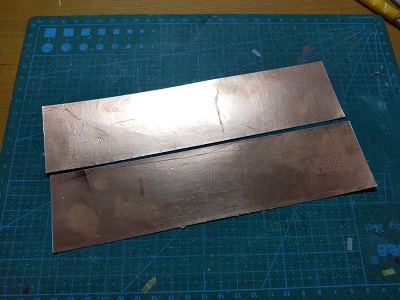

・下廻り組立(2025/6/18) まずは床板配線用。 幅4mmに切り出して、床板に貼り付けます。 |
 |

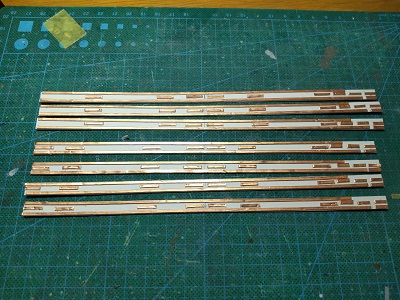

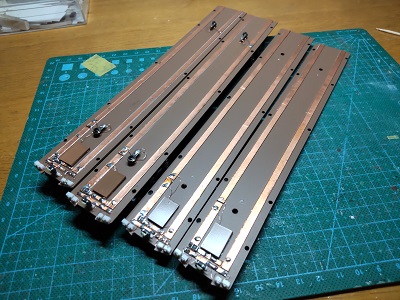

・下廻り組立(2025/6/21) 床板に貼り付けた状態。 貼った銅テープにボルスターやモータの配線を半田付け します。 |
 |
・下廻り組立(2025/6/22) 床下の照明化工事に併せて、スカートの台座をプラ板 から製作します。 |
 |

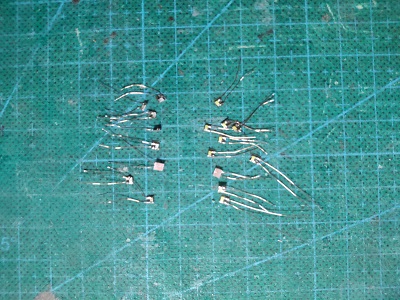

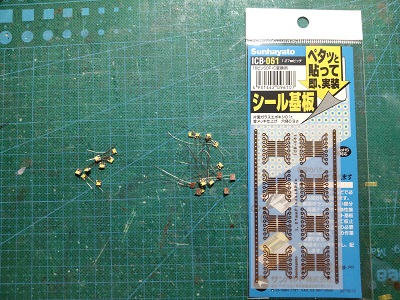

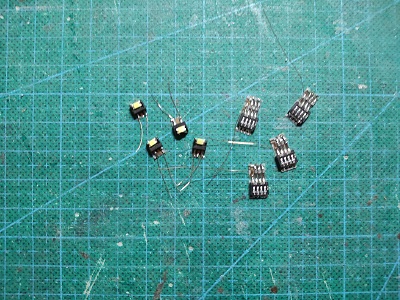

・照明関係組立(2025/7/9) 照明関係を進めます。 チップLEDは基本サンハヤトのシール基板に実装し、 切出して使用します。 写真は前照灯と側面方向幕用。 3216サイズのチップLEDを使用しています。 |
 |
・照明関係組立(2025/7/9) 写真は前面鳩マーク表示用と前面種別灯のON/OFF スイッチ。 こちらも3216サイズのチップLEDを使用しています。 |
 |
・照明関係組立(2025/7/9) 写真は標識灯と尾灯。 こちらは1608サイズのチップLEDを使用しています。 |
 |

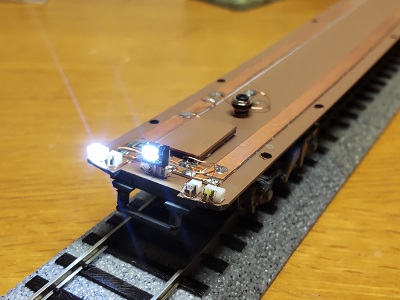

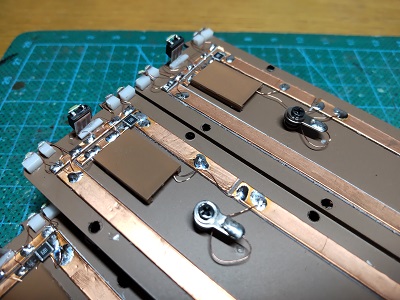

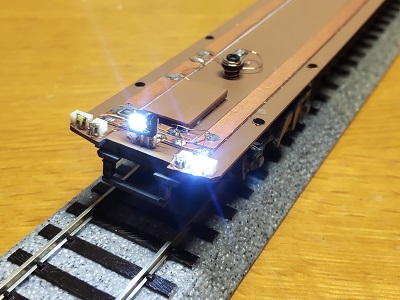

・照明関係組立(2025/7/14) 床板の銅テープにLEDやスイッチ類を実装し、配線を 半田付けします。 |
 |
・照明関係組立(2025/7/14) ON/OFFスイッチ周辺とLED接続周辺。 |
 |

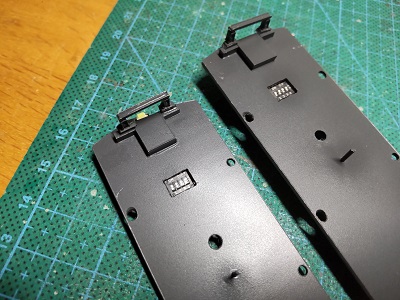

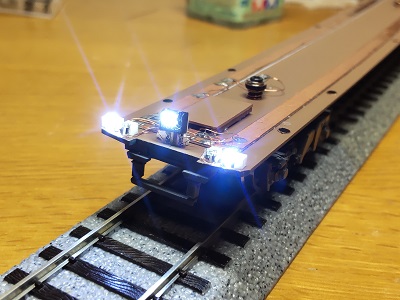

・照明関係組立(2025/7/14) なおON/OFFスイッチは写真の位置に配置しています。 |
 |

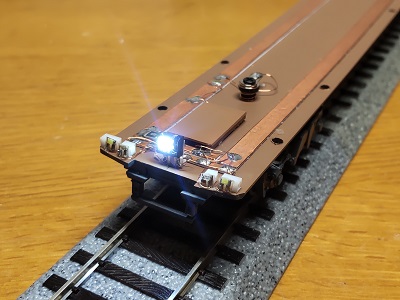

・照明関係組立(2025/7/14) 試験点灯。「特急」運用。 |
 |
・照明関係組立(2025/7/14) 試験点灯。「急行」運用。(鳩マーク点灯) |
 |
・照明関係組立(2025/7/14) 試験点灯。運用該当なし。(鳩マーク点灯) |
 |
・照明関係組立(2025/7/14) 試験点灯。「普通運用。(鳩マーク点灯) |
 |

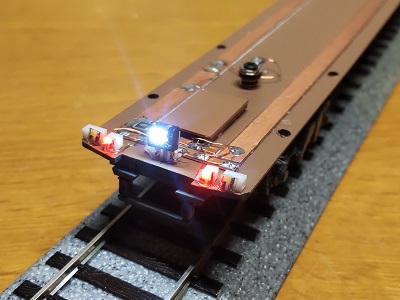

・照明関係組立(2025/7/14) 試験点灯。「特急」後進運用。(鳩マーク点灯) |
 |

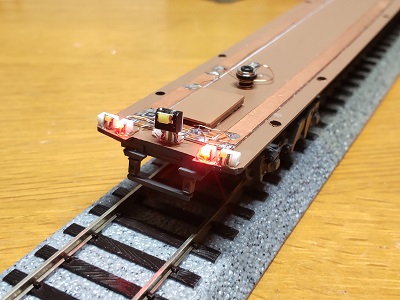

・照明関係組立(2025/7/14) 試験点灯。後進運用。(鳩マーク消灯) ひとまず問題は無さそうです。 2025/7/20 |
 |

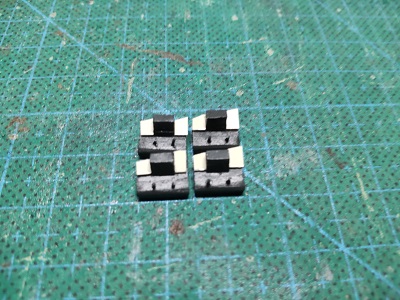

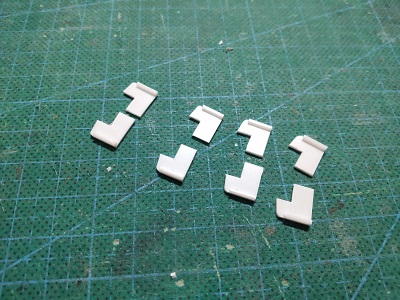

・車体組立(2025/7/19) 前照灯、種別表示灯/尾灯のライトケースをプラ板から 作成します。 |
 |
・車体組立(2025/7/19) ライトケースを塗装します。 |
 |

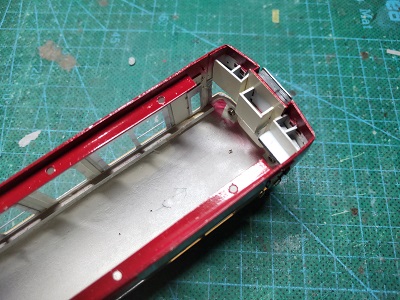

・車体組立(2025/7/19) 運転台もそれらしくプラの端材で作成・塗装します。 そろそろ3Dプリンタを導入したいところです。 |
 |
・車体組立(2025/7/21) ライトケースを実装します。 |
 |
・車体組立(2025/7/21) 4両分ライトケース実装。 |
 |

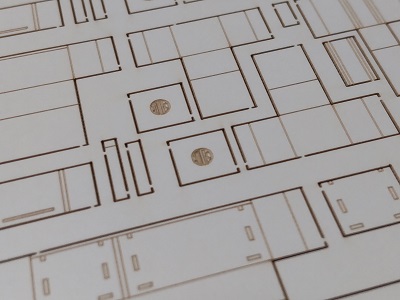

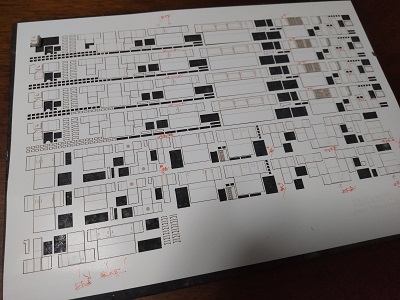

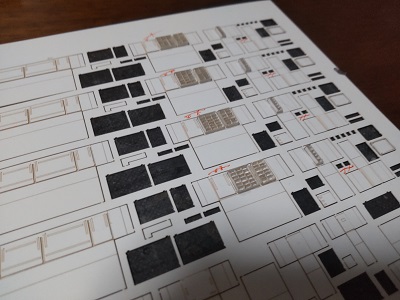

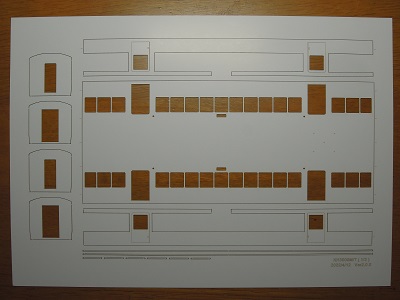

・床板組立(2025/7/21) 床下機器は最近の紙製とします。 レイルロード社の「サイドビュー京阪」を参考に展開図を 作成。 7両分をレーザーカットして頂きました。 |
 |

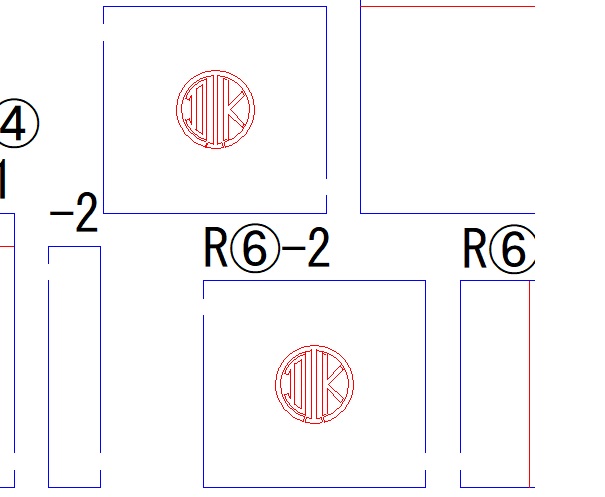

・床板組立(2025/7/21) 今、流行？のメーカーロゴを入れてみましたが、さすがに 肉眼では解りません。 |
 |

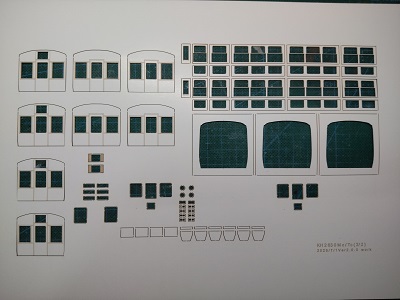

・床板組立(2025/7/21) 東洋電機さんのロゴを入れてつもりでした。 早速組み上げたいところですが、まずは車内照明関係の 工作を進めることにします。 |
 |

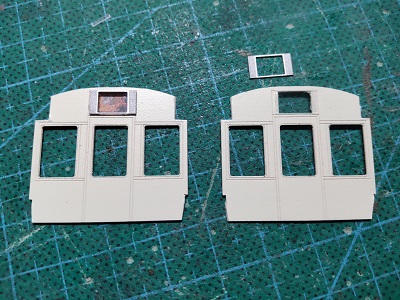

・車体組立(2025/7/21) 運転台仕切りを作成します。 こちらも急遽レーザーカットして頂きました。 右半分は3000系とは関係ありません(笑)。 |
 |

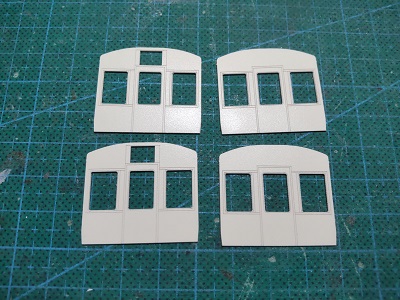

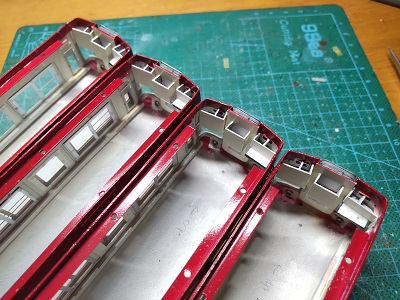

・車体組立(2025/7/21) 運転台仕切は2枚貼合せ構成とし、貼合せ後塗装します。 2025/7/26 |
 |

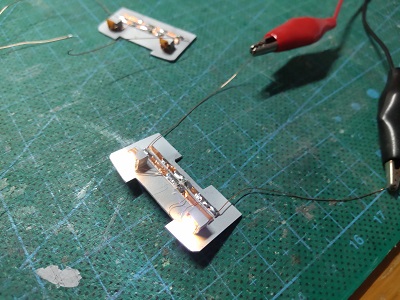

・車体組立(2025/7/24) 室内の照明関係に着手しました。 写真は前照灯ユニット。 |
 |
・車体組立(2025/7/27) ヘッドライトは定番の3216サイズチップLEDを使用して います。 |
 |

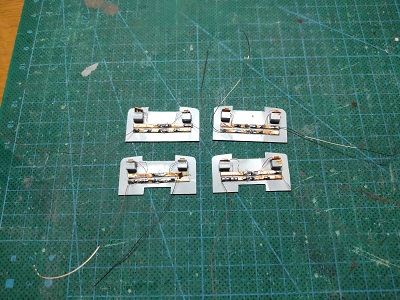

・車体組立(2025/7/27) 室内灯ユニット製作。 こちらも厚手の紙に銅テープを貼付て、ベースとなる基板を 製作しています。 |
 |

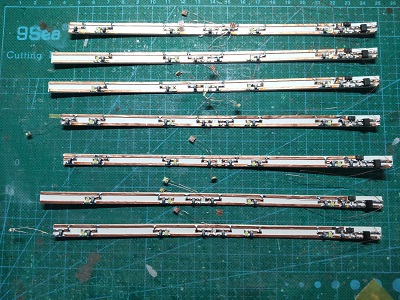

・車体組立(2025/7/27) 部品実装。 室内灯は3216サイズのチップLEDを、方向幕は1608サイズ のチップLEDを実装しています。 なお駆動電圧は+5Vに降圧し、若干のちらつき防止効果を 期待して、LED毎に47uFのコンデンサを接続しています。 |
 |

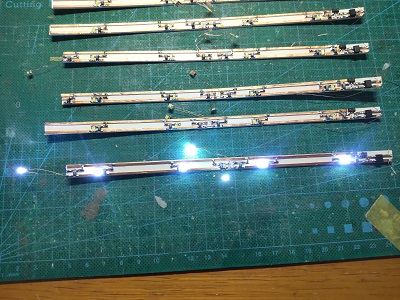

・車体組立(2025/7/27) 試験点灯。 特に問題は無さそうです。 2025/8/3 |
 |
・床下機器組立(2025/7/31) 先にレーザーカットして頂いた型紙から、各機器類を 組立てます。 |
 |
・床下機器組立(2025/7/31) 断路器ルーバー等の立体的パーツは、もう少し工夫が 必要そうですが、今回はこのまま行きます。 将来的には3Dプリントに置き換えることになるでしょうね。 |
 |

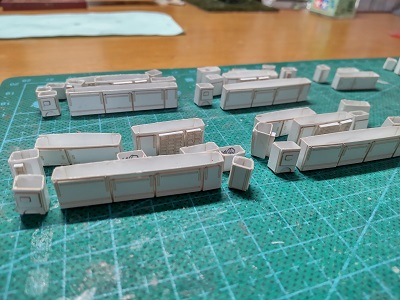

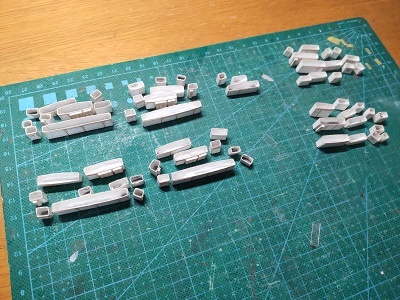

・床下機器組立(2025/8/2) 7両分箱にしました。 |
 |
・床下機器組立(2025/8/2) これらのパーツをベースのプラ板に貼っていきます。 |
 |

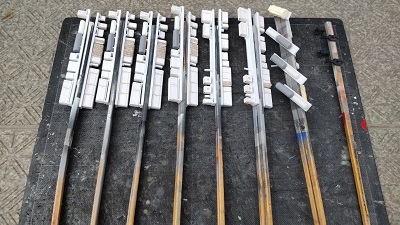

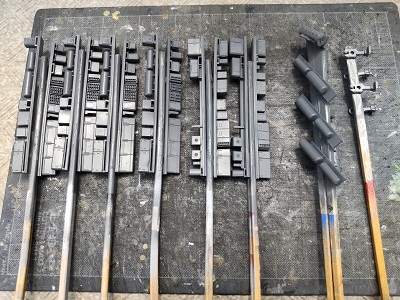

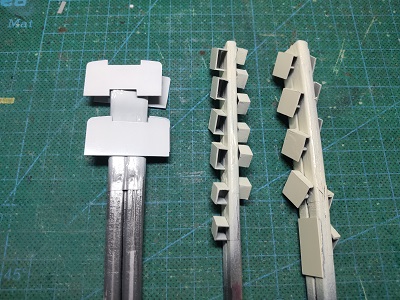

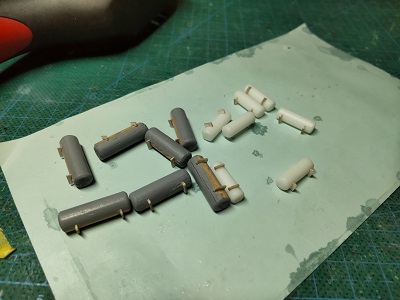

・床下機器組立(2025/8/6) エアータンク類はプラや木の丸棒を用いています。 |
 |

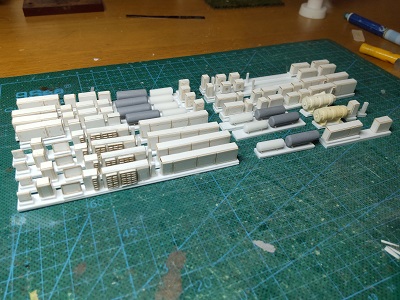

・床下機器組立(2025/8/6) 組立てた機器類を、t=2.0mmのプラ板で製作したベースに 貼付ていきます。 |
 |
・床下機器組立(2025/8/9) 7両分塗装します。 |
 |
・床下機器組立(2025/8/9) 7両分塗装完了。 塗料はGSIクレオスNo.13：ニュートラルグレーに黒を 混ぜて調色しています。 |
 |

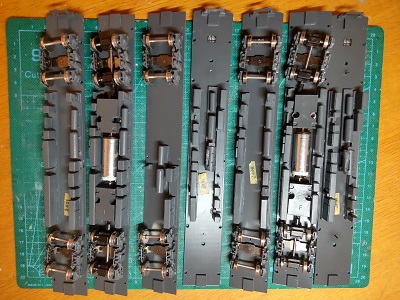

・床下機器組立(2025/8/9) 塗装した床下機器ユニットを床板に接着します。 カプラー実装を除きほぼ床下組立は完了です。 2025/8/10 |
 |
・車体組立(2025/8/9) 照明関係の工事に移行します。 今回Tc車2両にはTVみたいなものを取り付けてみます。 |
 |

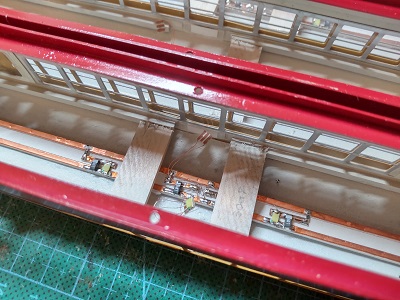

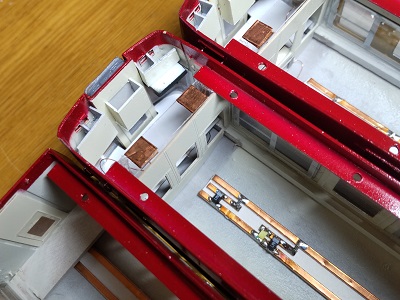

・車体組立(2025/8/10) 先に製作した前照灯ユニットと室内灯ユニットを天井に 接着します。 |
 |
・車体組立(2025/8/10) 方向幕は天井に直付けしようかと考えていましが、 ライトケースを製作し、そちらに固定することにします。 |
 |
・車体組立(2025/8/10) 前照灯ユニットは、乗務員室仕切を実装後に接着しました。 集電は室内灯ユニットとは別にしています。 |
 |

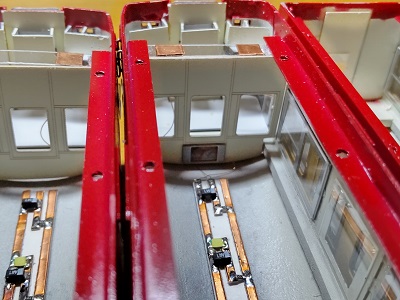

・車体組立(2025/8/10) TVも運転台側から光らせるようにしました。 小型ディスプレイがあるらしいので、それを入れると 動画を流せますね。 |
 |

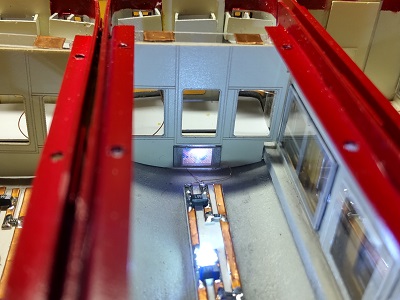

・車体組立(2025/8/10) 試験点灯。 TVは所詮雰囲気ということでご勘弁下さい。 2025/8/17 |
 |
・車体組立(2025/8/16) シート類の塗装を行います。 シートは絶版となったKTMのプラシートを使用しています。 |
 |

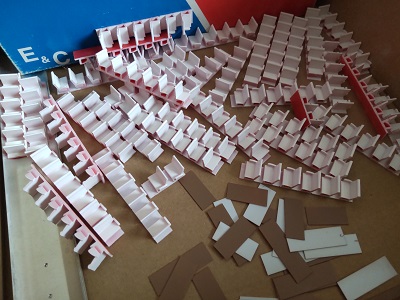

・車体組立(2025/8/16) 今回枕カバーを塗装で表現します。 まずは枕カバーの白を吹きます。 |
 |

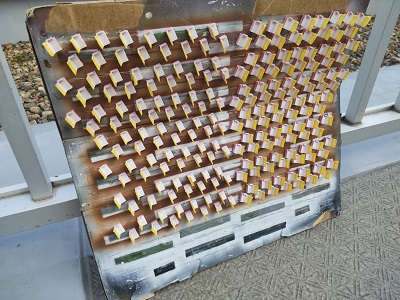

・車体組立(2025/8/16) 枕カバー部をマスキングします。 かなりの修行作業です。 |
 |

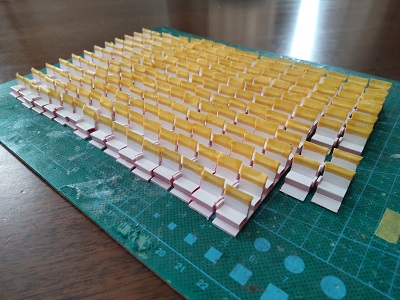

・車体組立(2025/8/16) シートを一つ一つ分割します。 |
 |

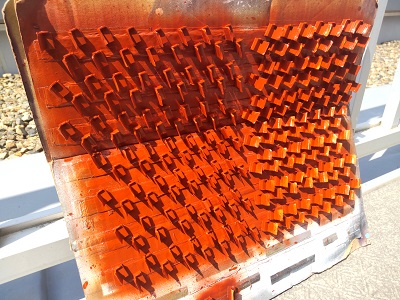

・車体組立(2025/8/16) ブラウン塗装完了。 |
 |

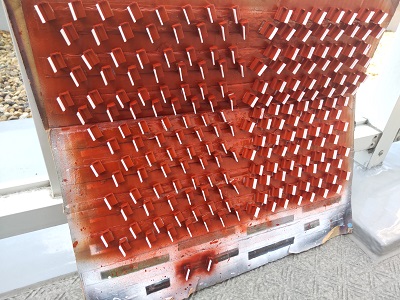

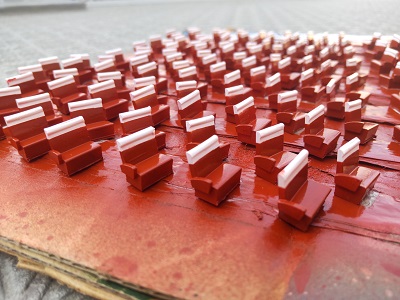

・車体組立(2025/8/16) マスキングを剥がします。 一部吹込みがありますが、酷い箇所は白をタッチアップ します。 |
 |
・車体組立(2025/8/16) シート拡大。 |
 |

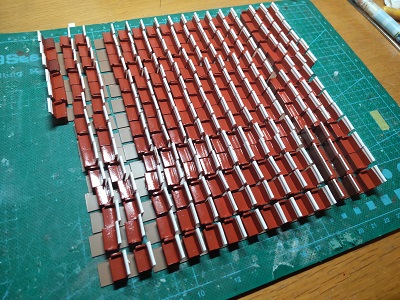

・車体組立(2025/8/16) シートは資料よりシートピッチに併せてt=0.5mmプラ板に シートを貼り付けていきます。 |
 |
・車体組立(2025/8/16) 7両分シートユニット作成完了です。 次は補助いす部の再現に入ります。 2025/8/24 |
 |

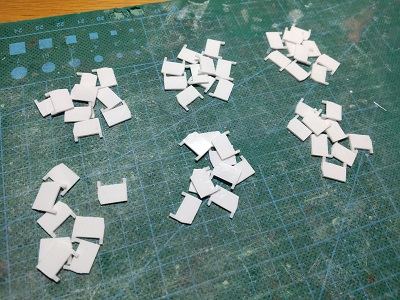

・車体組立(2025/8/17) 補助いす部はt=1.0mmのプラ板をベースに、脚は 1mm角のプラ棒を接着しています。 |
 |

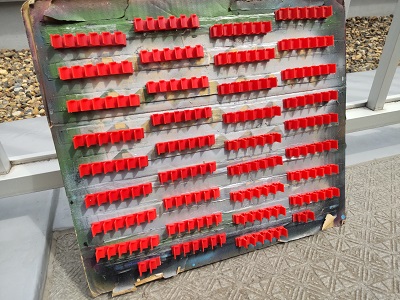

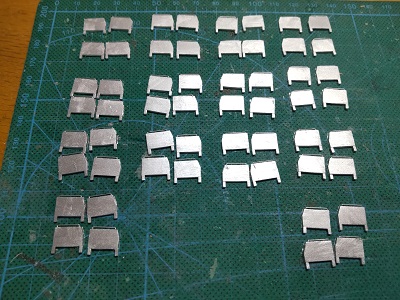

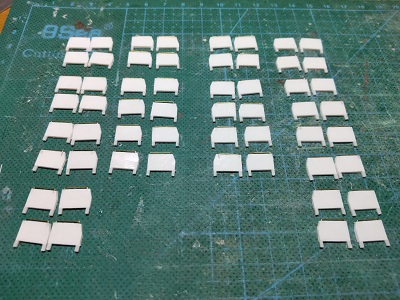

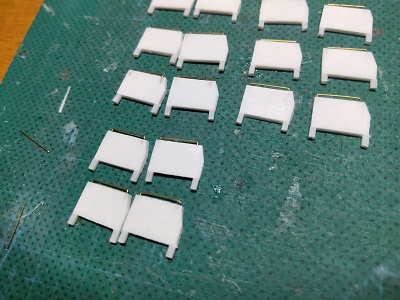

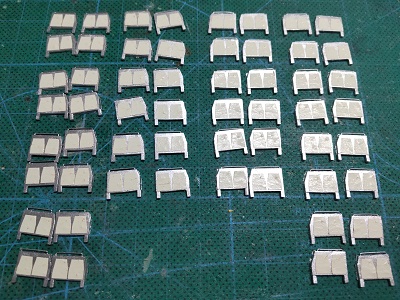

・車体組立(2025/8/20) 7両分56個製作。 |
 |
・車体組立(2025/8/20) 上部の手摺としてΦ0.3mmの真鍮線を埋め込みました。 |
 |
・車体組立(2025/8/24) 補助いす部56個塗装完了。 |
 |

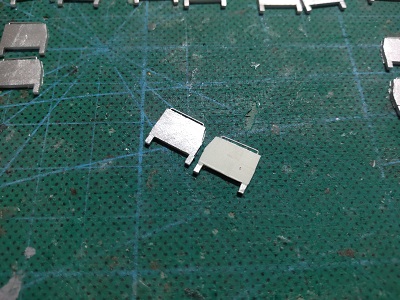

・車体組立(2025/8/24) ちなみに座席側をGM21：アイボリーAを吹いたのち、ドア側に ガイア1000：ステンレスシルバーを吹いています。 |
 |
・車体組立(2025/8/24) 補助いすはアイボリーに塗装したマスキングテープを 貼って簡単に再現してみました。 |
 |
・車体組立(2025/8/24) 不揃いですね。 このあたりは3Dで成型とか、型紙化するとか今後の課題に したいと思います。 |
 |

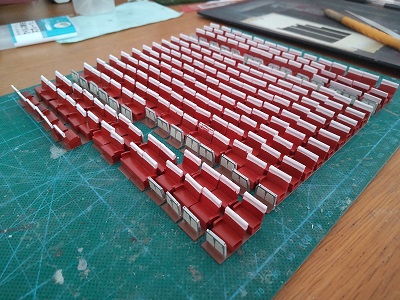

・車体組立(2025/8/24) シートユニットに補助いす部を接着します。 |
 |

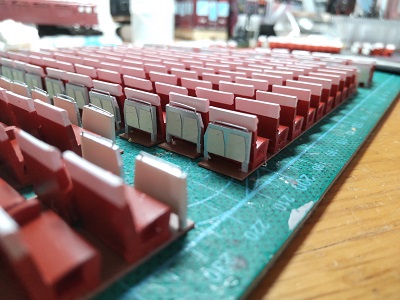

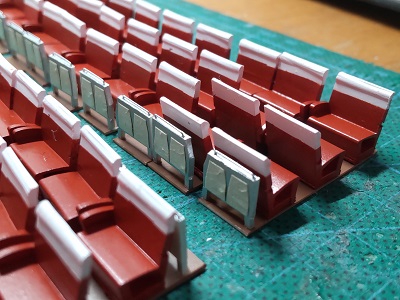

・車体組立(2025/8/24) 補助いす部俯瞰。 |
 |
・車体組立(2025/8/24) チラ見する程度なので、ひとまずこれでご勘弁下さい。 |
 |

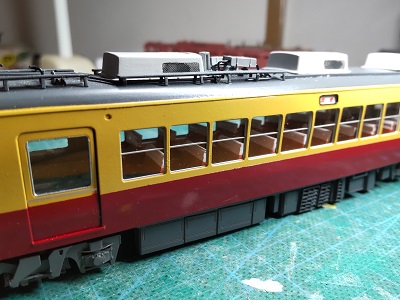

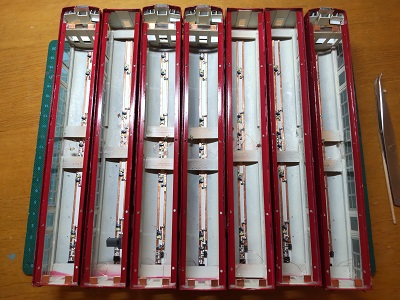

・車体組立(2025/8/27) シートユニットを車体に実装。 |
 |

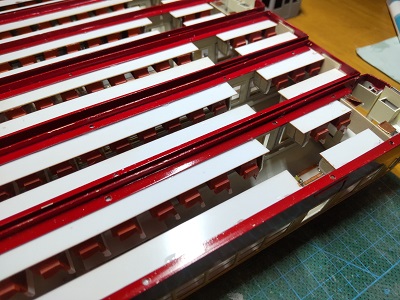

・車体組立(2025/8/27) シートユニットを車体に実装。 |
 |

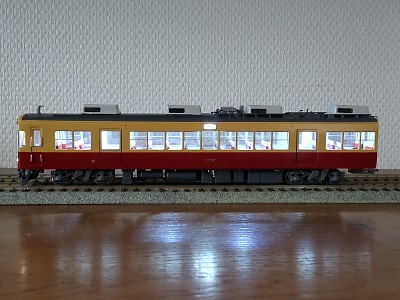

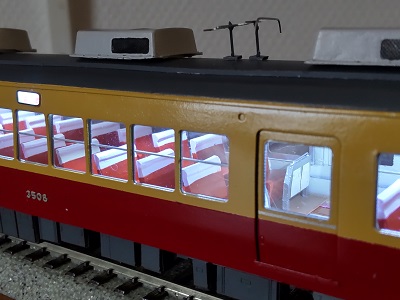

・車体組立(2025/8/28) 車外から俯瞰。 一つの山場を越えた気分です。 2025/8/31 |
 |

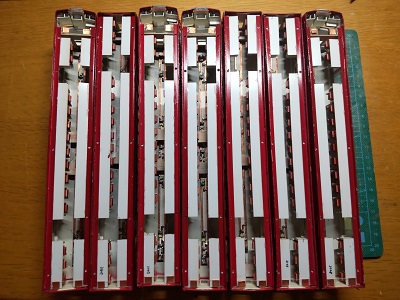

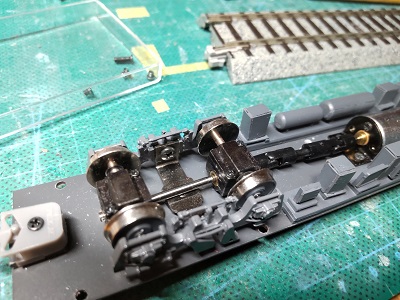

・車体組立(2025/8/29) 車体と床板を組み合わせて導通試験を行ってみましたが、 3607だけショートしてしまいます。 切り分けを進めると、なんとMPの1軸の向きが逆でした。 (写真のモーダー側の軸) ギアボックスの蓋を外して、軸の向きを入れ替えて事なきを 得ました。 |
 |

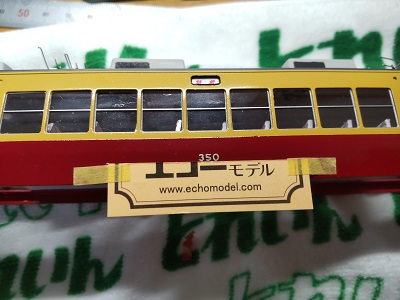

・車体組立(2025/8/31) 車番を貼り付けます。 車番はマッハさんの京阪切抜き文字を使用しています。 位置決め用の簡単な治具を作り、車体裾からの高さを 合わせて1文字ずつ貼っていきます。 |
 |

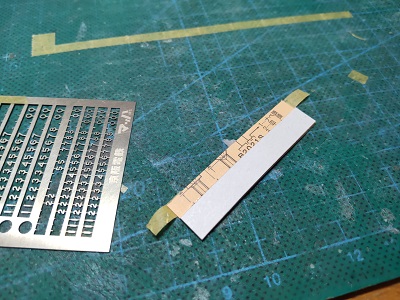

・車体組立(2025/8/31) 治具の裏側はこんな感じです。 紙を2枚貼り合わせただけで、貼合せ箇所の段差を 裾に当てています。 |
 |

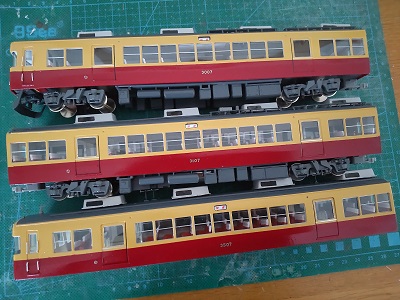

・車体組立(2025/8/31) 3007F3両分の車番貼付け完了。 |
 |

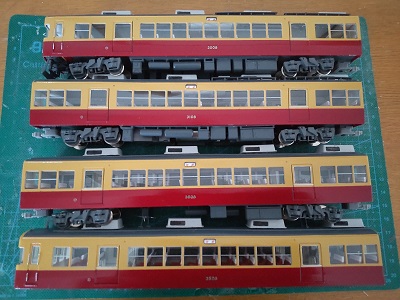

・車体組立(2025/8/31) 3008F4両分の車番貼付け完了。 |
 |
・車体組立(2025/8/31) 社紋もマッハさんの車番に付属のパーツを使用しています。 車体赤を塗装後、磨き出しして貼付けています。 |
 |
・車体組立(2025/8/31) 前面も同様です。 文字サイズが一回り小さいので、結構面倒です。 |
 |
・車体組立(2025/8/31) ここで1両だけ車体と仮組。 照明の具合を見てみました。 車体と床板の接点間接触があまり良くなさそうですので、 調整(現物合わせ？)が必要そうです。 2025/9/7 |
 |

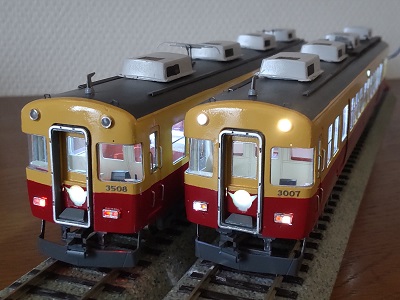

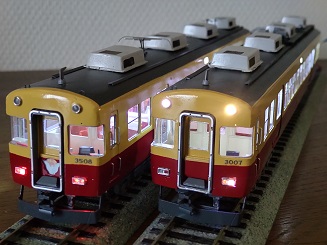

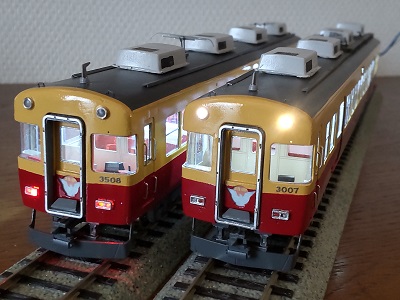

・車体組立(2025/9/6) 端子や配線(銅箔)の位置を変えたりして、端子が接触する ように修正し、全7両点灯するようになりました。 早速試験点灯。 「特急」運用。 |
 |

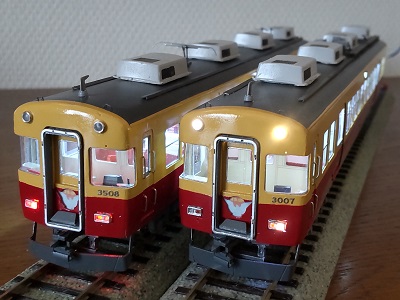

・車体組立(2025/9/6) 「急行/準急/区間急行」運用。 |
 |
・車体組立(2025/9/6) この点灯パターンでの運用は無かった記憶です。 |
 |

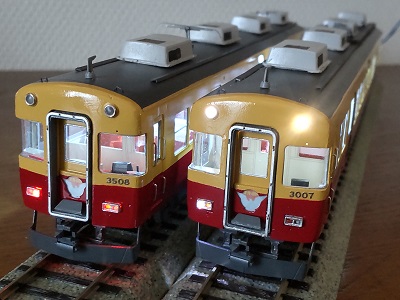

・車体組立(2025/9/6) 「普通」運用。 |
 |
・車体組立(2025/9/6) 併結時の中間車モード。 |
 |
・車体組立(2025/9/6) 「特急」併運用時以外は、鳩マークのカバーが必要ですね。 |
 |
・車体組立(2025/9/6) Mc車3007を側面から俯瞰。 |
 |
・車体組立(2025/9/6) Tc車3008の室内を俯瞰。 |
 |
・車体組立(2025/9/6) Tc車3008の室内を俯瞰。 テレビは静止画しか写りませんが．．．。 2025/9/21 |
 |

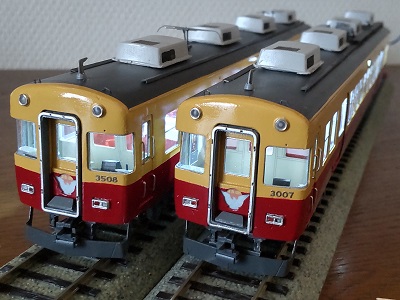

・車体組立(2025/9/12) 運転会に向けて、ワイパーと看板掛けを取り付けました。 Tcのテレビカーロゴを貼り付けていないことと、KS-132 台車の類似品が入手できず、DT-64を履かせているため。 仮落成とし、入手次第追加工を行います。ます。 最後までご覧頂きありがとうございました。 2025/10/5 |
TOPへ戻る
製作記目次へ戻る
