・車体箱組(2026/3/20)

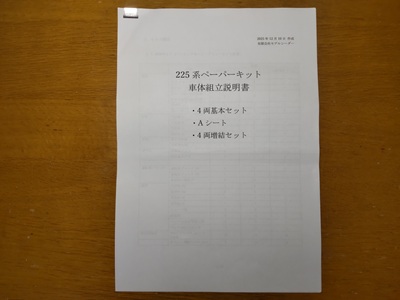

基本組立説明書に従い組立てていきます。 |
 |
・車体箱組(2026/3/20)

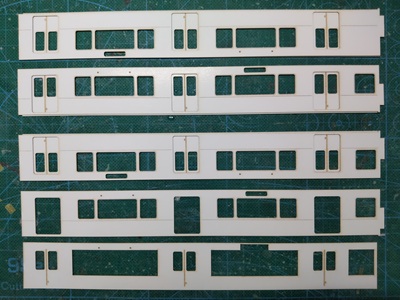

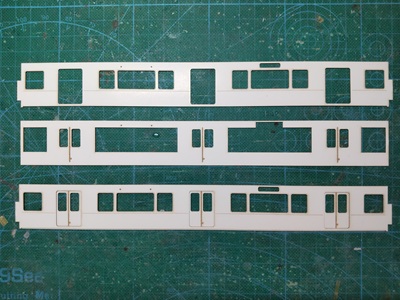

まず側面の切り出し。
写真はMc車のクモハ225-5100用です。
2枚貼り合わせ構成で、一番下が2枚の型紙を重ねた
状態です。
|
 |
・車体箱組(2026/3/20)
写真はMc'車のクモハ224-5100用です。 |
 |
・車体箱組(2026/3/20)
側板を貼り重ねる前に裾絞りのRを付けておきます。
当方は折り曲げ機を用いて曲げ癖をつけています。
[車体組立説明書:4.1(1)@項 折り曲げ] |
 |
・車体箱組(2026/3/20)

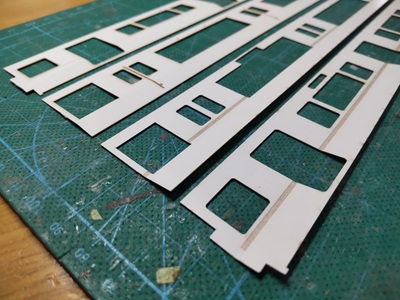

4両分の裾R曲げ完了。
この後表板と裏板を接着します。
[車体組立説明書:4.1(1)@項 折り曲げ] |
 |

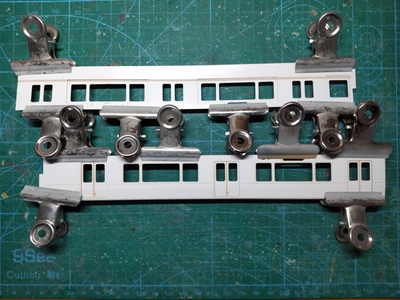

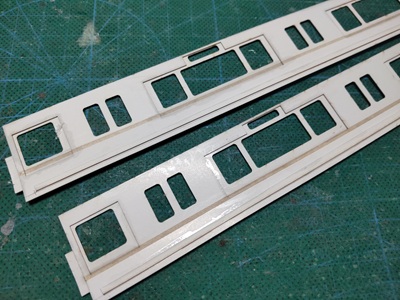

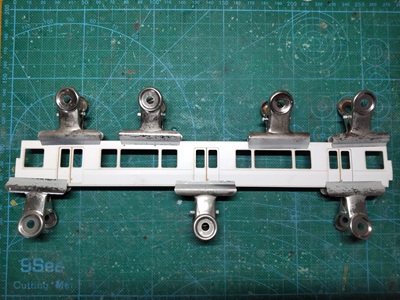

・車体箱組(2026/3/20)
表板と裏板がずれないようにクリップ等で仮固定してから、
低粘度の瞬間接着剤を流し固定します。
[車体組立説明書:4.1(1)A項 貼り合わせ] |
 |

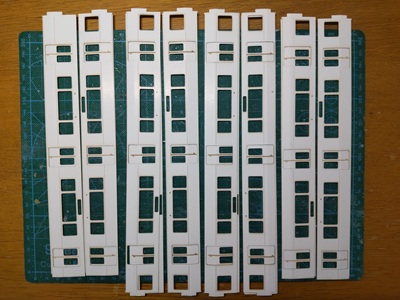

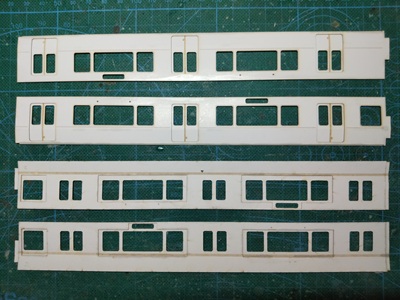

・車体箱組(2026/3/20)
中間車2両の側板貼り合わせ完了。
[車体組立説明書:4.1(1)A項 貼り合わせ] |
 |
・車体箱組(2026/3/20)
先頭車も同様に側板を貼り合わせます。
[車体組立説明書:4.1(1)A項 貼り合わせ] |
 |

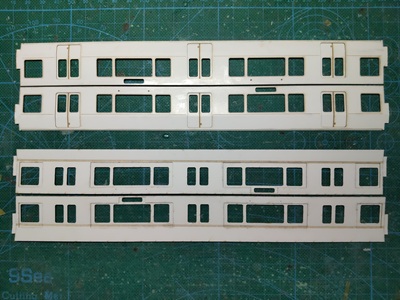

・車体箱組(2026/3/20)
先頭車2両の側板貼り合わせ完了。
[車体組立説明書:4.1(1)A項 貼り合わせ] |
 |

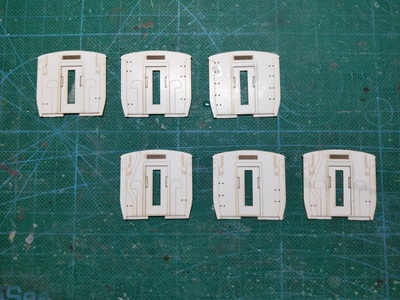

・車体箱組(2026/3/20)
妻板も同様に表板と裏板を貼り合わせます。
[車体組立説明書:4.1(2)項 運客仕切・妻鋼体] |
 |
・車体箱組(2026/3/21)
床板取付は煤部の補強を兼ねてLアングルを使用する
構成となっています。
組立説明書では、側板に直接Lアングルを接着するように
記載されていますが、車体裾絞りの関係から床板面に
対して傾いてしまいます。
よってLアングル接着部の上部にスペーサを挟み、
Lアングルが床板にできるだけ平行に当たるように調整
します。
スペーサーは側板の型紙から2mm幅に切り出して貼り
付けています、
[車体組立説明書:4.1(1)B項 アングル取付] |
 |

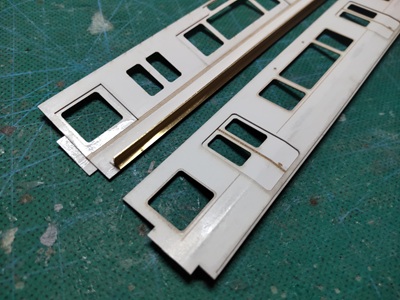

・車体箱組(2026/3/21)
側板にLアングルを接着します。
ずれないようにクリップで固定したのち、瞬間接着剤を
流しています。
[車体組立説明書:4.1(1)B項 アングル取付] |
 |
・車体箱組(2026/3/21)
側板にLアングルを接着完了。
[車体組立説明書:4.1(1)B項 アングル取付]
※注意:説明書ではアングル取付位置は裾より3mmと
ありますが4mm〜5mmとする必要があると
考えます。
今回説明書どおり、裾から3mmの位置にアン
グルを実装しましたが、床板厚t=2.0mm、アングル
厚t=0.5mmを考慮すると、床板底面から裾までは
0.5mmとなります。
そのため、台車を実装すると腰高になって
しまいます。
よってアングルの位置を上げる必要があります。
今回はボルスタ厚で高さ調整しました。 |
 |

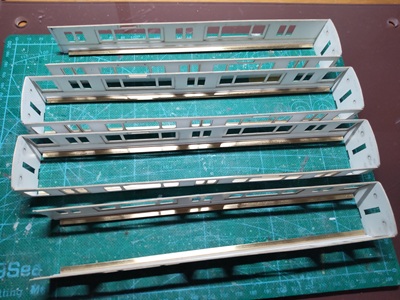

・車体箱組(2026/3/21)

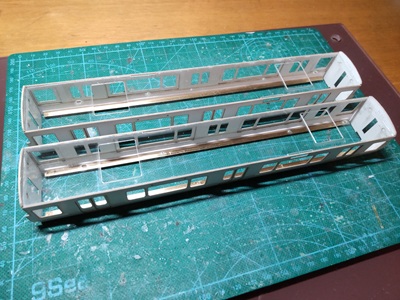

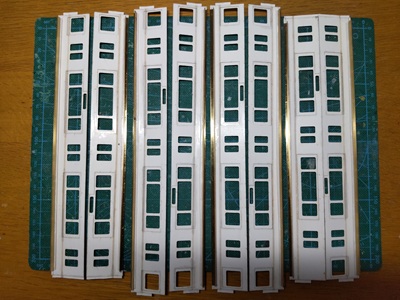

4両分Lアングルを接着完了。
[車体組立説明書:4.1(1)B項 アングル取付] |
 |
・車体箱組(2026/3/21)
妻板を接着し、箱状にします。
先頭車の運転台側は、妻板の代わりに運転台仕切りを
使用します。
今回、後の塗装等の作業性等を考慮して、運転台仕切りを
取り外す可能性があるため、ゴム系接着剤で仮止めとして
います。
[車体組立説明書:4.1(3)項@ 側鋼体+妻鋼体] |
 |

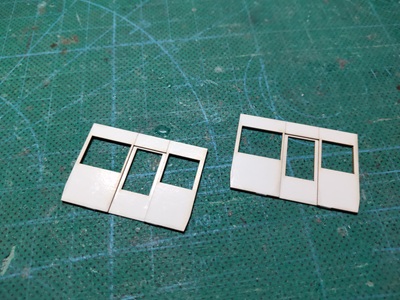

・車体箱組(2026/3/21)
運転台仕切りも妻板と同様2枚貼り合わせ構成です。
低粘度の瞬着を流して貼り合わせ固定してます。
[車体組立説明書:4.1(2)項 運客仕切・妻鋼体] |
 |

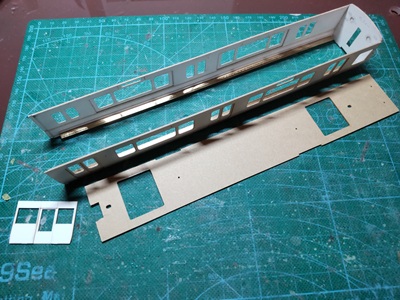

・車体箱組(2026/3/21)
先頭車は運転台仕切りをゴム系接着剤で仮固定した
状態で、天井を取付けます。
[車体組立説明書:4.1(3)項A 天井取付け] |
 |

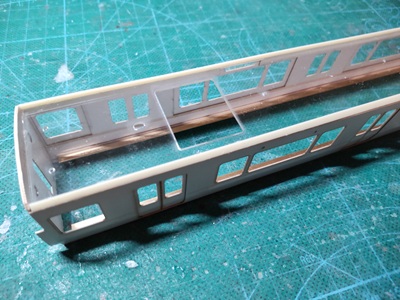

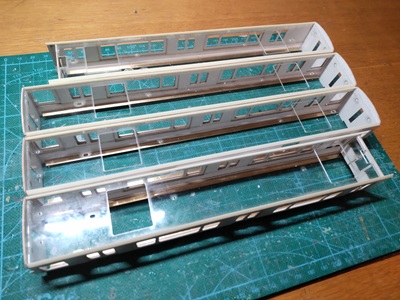

・車体箱組(2026/3/21)

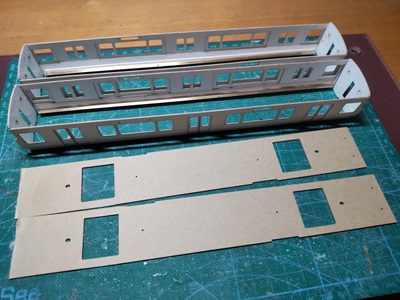

天井取付け完了。
平坦な板の上に乗せて、車体と天井板が歪まないように
接着します。
今回は手直しできるようにゴム系接着剤を使用して
います。
[車体組立説明書:4.1(3)項A 天井取付け]
[車体組立説明書:4.1(3)項B 運客仕切取付け(先頭車)] |
 |
・車体箱組(2026/3/21)
中間者も同様に天井を取付けます。
[車体組立説明書:4.1(3)項A 天井取付け] |
 |

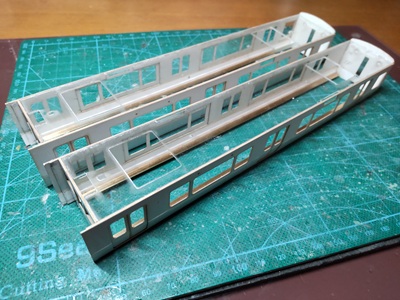

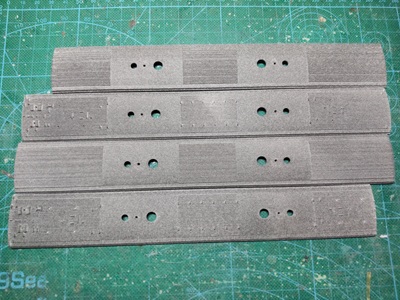

・車体箱組(2026/3/21)
中間者2両も天井取付け完了。
[車体組立説明書:4.1(3)項A 天井取付け] |
 |

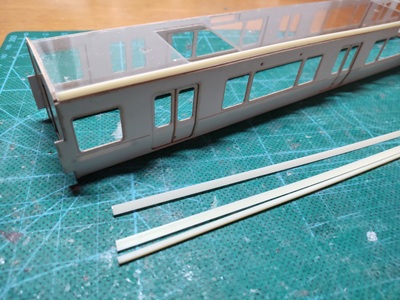

・車体箱組(2026/3/22)
肩部はキット付属の肩基材(WAVE社のプラ三角棒)を
取付けます。
[車体組立説明書:4.1(3)項C 肩基材取付け] |
 |
・車体箱組(2026/3/22)
屋根板との確認・調整する必要があるので、この時点では
ゴム系接着剤で仮固定し、屋根板との緩衝で問題が無け
れば、瞬間接着剤を流して固定します。
[車体組立説明書:4.1(3)項C 肩基材取付け] |
 |
・車体箱組(2026/3/22)
4両分肩基材取付完了。
[車体組立説明書:4.1(3)項C 肩基材取付け] |
 |

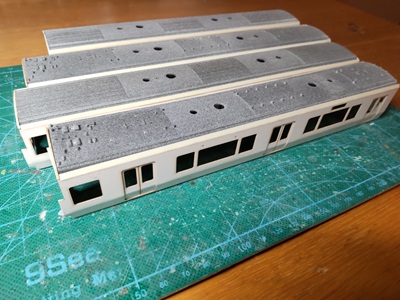

・車体箱組(2026/3/22)
屋根板との干渉具合を確認します。
[車体組立説明書:4.1(3)項C 肩基材取付け] |
 |
・車体箱組(2026/3/22)
特に問題はなさそうですので、屋根板を取外し、肩基材と
天井との接合部に瞬間接着剤を流して固定します。
>屋根板は屋根上配管を行うため、配管を実装後車体に
取付ける手順としています。
[車体組立説明書:4.1(3)項C 肩基材取付け] |
 |
・車体箱組(2026/3/23)
塗装の段取りとして、車体全体をステンレスシルバーを
吹いた後、ドア枠と肩部、および車站の「ガイドポンツーン」
をヘアーライン処理部のダーク寸レスシルバーに塗分ける
方針としました。
まずはディテール用シールを貼り付けます。
その前に車体の下地処理を行います。
下地には#1000のサフェを吹いておきます。 |
 |

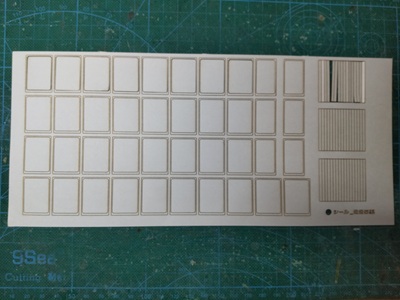

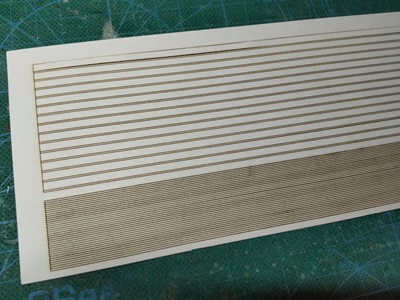

・車体箱組(2026/3/23)
ディテール用シール。
上が肩基材に張り付けるディテールシール。
下が窓下ビートのディテールシートになります。
[車体組立説明書:4.1(4)項@ ディテール取付け(肩基材)] |
 |
・車体箱組(2026/3/24)
ディテール用シールを貼り付けた状態。
[車体組立説明書:4.1(4)項@ ディテール取付け(肩基材)]
[車体組立説明書:4.1(4)項Bウ 側面シール貼付け
(鋼体継ぎ目肩基材)] |
 |
・車体箱組(2026/3/24)

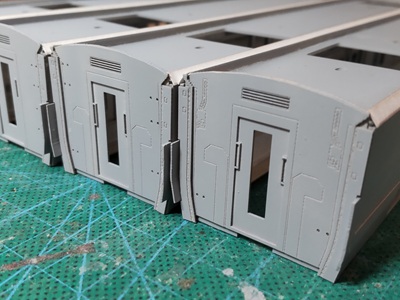

この時点で妻面ディテールパーツの「ガイドポンツーン」を
貼り付けました。
[車体組立説明書:4.1(4)項Aア 妻面ディテール取付け
(ガイドポンツーン)] |
 |
・車体箱組(2026/3/24)

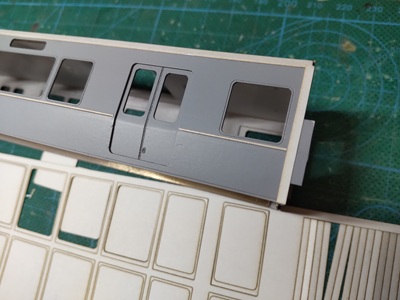

側面シールの「ガイドポンツーン」も貼り付けます。
写真の右側のシールが該当します。
[車体組立説明書:4.1(4)項Bア 側面シール貼付け
(ガイドポンツーン)] |
 |
・車体箱組(2026/3/24)
妻面の「ガイドポンツーン」との接着面をカバーするように
貼り付けています。
[車体組立説明書:4.1(4)項Bア 側面シール貼付け
(ガイドポンツーン)] |
 |

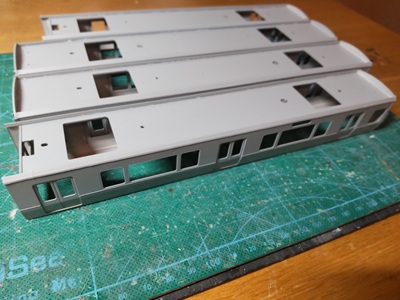

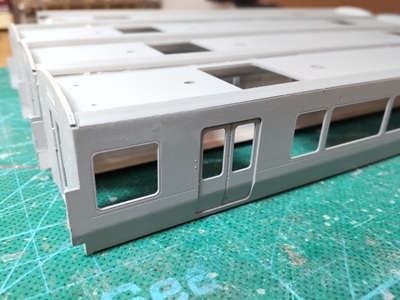

・車体箱組(2026/3/25)

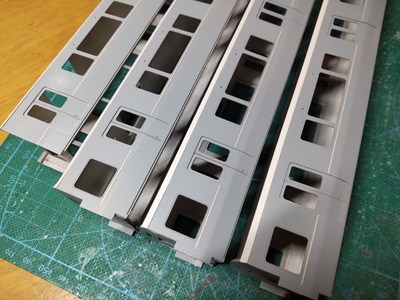

シール類の貼り付けが完了しましたので、全体を#1000
のサフェを吹いて下地を整えます。 |
 |
・車体箱組(2026/3/25)

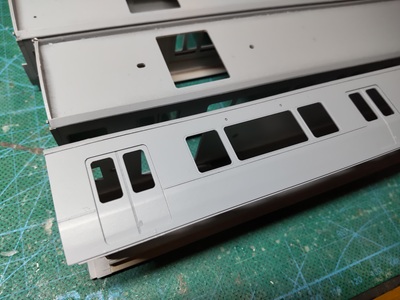

窓下のビートは細くて曲がりやすいため貼り付けに注意が
必要です。
当方は両端をピンと張って車体に貼り付けた後、ドア部を
カットするようにしました。 |
 |
車体箱組(2026/3/25)

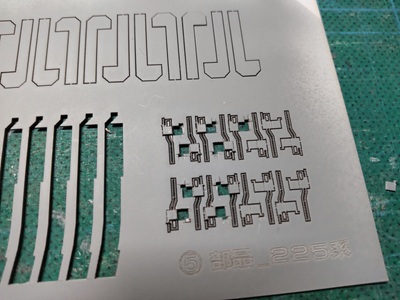

妻面ディテールの「ドアコック」を組立ます。
写真のパーツの箱部分を折り曲げて貼り合わせる仕様
ですが、当方は折り曲げ部を切断して、貼り重ねました。
[車体組立説明書:4.1(4)項Aエ 妻面ディテール取付け
(ドアコック)] |
 |
車体箱組(2026/3/25)

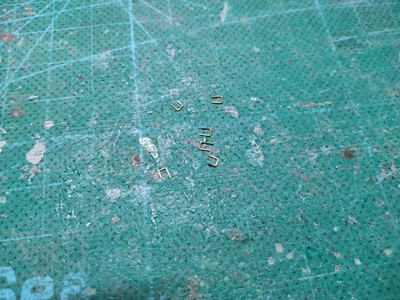

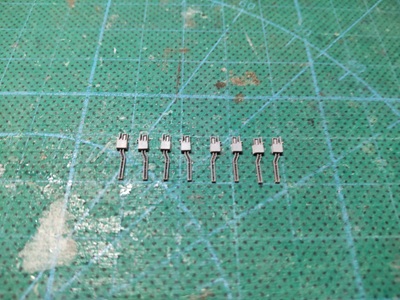

4両分の「ドアコック」組立完了。
後で塗装して車体に実装します。
[車体組立説明書:4.1(4)項Aエ 妻面ディテール取付け
(ドアコック)] |
 |
車体箱組(2026/3/27)
妻面手すりは別売りの”201系手すりセット”
(BONA FIDEPRODUCT:PH215)が指定ですが、
入手性の問題もありφ0.3mmの真鍮線としました。 |
 |
車体箱組(2026/3/27)
真鍮線を車体に接着します。
この状態で、車体塗装工程に移行します。 |
 |
・車体前面組立(2026/4/17)
前面運転台ブロックの塗装に取り掛かります。
前面運転台は3Dプリンタによる造形となっています。 |
 |

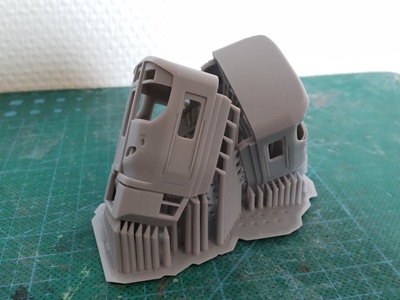

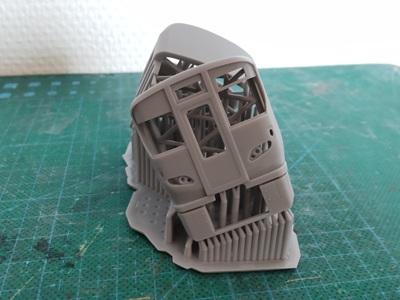

・車体前面組立(2026/4/17)
前面からの俯瞰。
ランナーの数が半端ないです。 |
 |

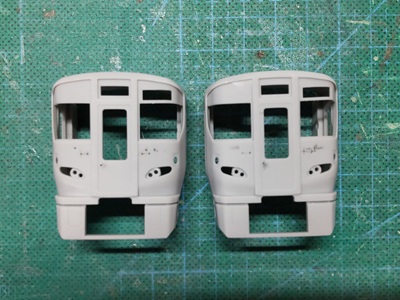

・車体前面組立(2026/4/17)

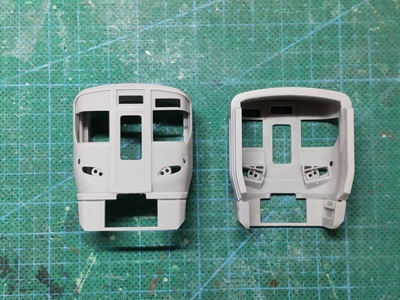

前面切り出し。
ランナー切断面などをやすりで仕上げます。 |
 |
・車体前面組立(2026/4/17)
ワイパーやドアノブ、前面手すり取付け用に
φ0.4oで穴をあけておきます。 |
 |
・車体前面組立(2026/4/17)

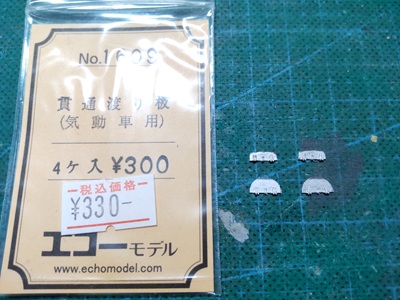

前面缶通路の渡り板は、キット指定の
エコーNo.1609:貫通渡り板(気動車用)を用いています。
パーツそのままではなく、実車に合わせて形状の加工
が必要です
写真の右上が加工状態。右下が製品オリジナルの形状
です。
2026/6/7 |
